Paso 6: La electrónica

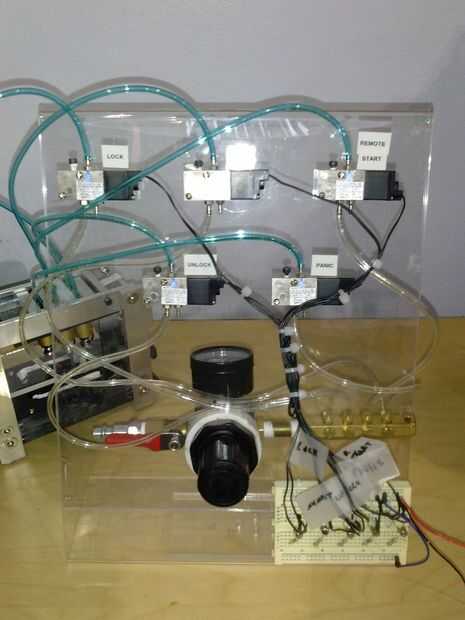

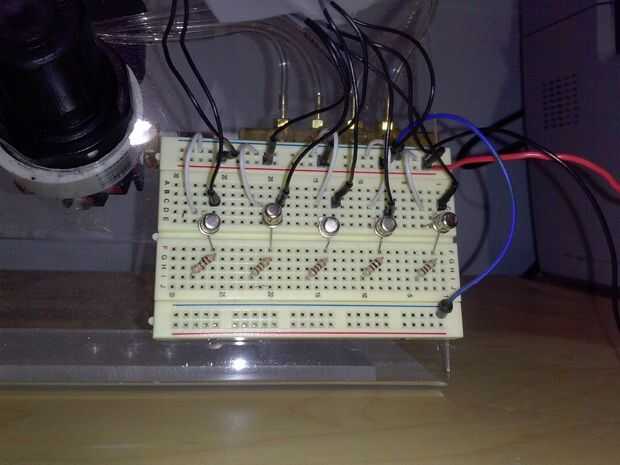

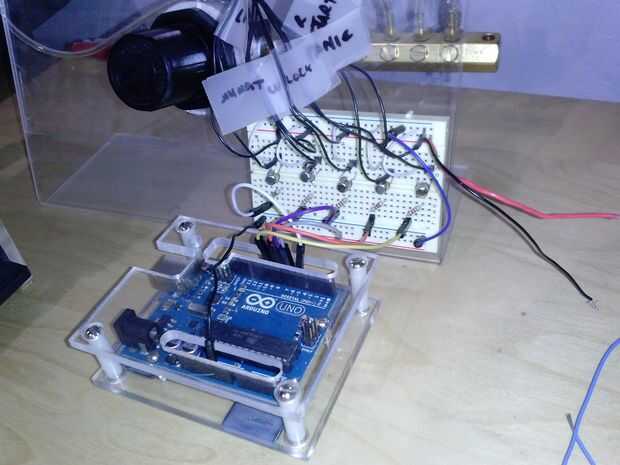

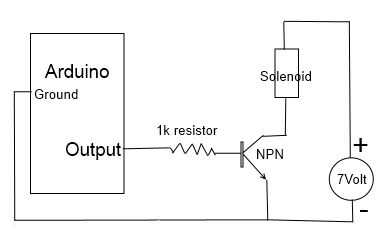

No sé realmente si el Arduino Uno puede tomar la carga de solenoides. Para asegurarse de que el Arduino (o microcontrolador) no quema, los solenoides son controlados a través de los transistores NPN. En este caso, se utilizan el 2N2222. Cada solenoide está conectado a su propio transistor. La clavija de salida de Arduino está conectada a un resistor de 1K que está conectado a la Base del transistor. La pierna de emisor del transistor está conectada a tierra. El colector se conecta a un cable del solenoide. El otro extremo del solenoide está conectado al positivo de la fuente de alimentación 5-9 voltios. Para la fuente de energía electromagnética, usé una verruga de pared 7 v 250 ma (era un cargador para un barrendero eléctrico). Arduino es conseguir la energía del puerto USB. todo el circuito no funcionará a menos que todo es compartir una tierra común. Entonces ejecutar un cable desde el negativo conectados a los emisores de los transistores para el conector de tierra en la placa Arduino.
Los magos de la electrónica que hay son probablemente gritando me porque no tengo un diodo flyback en el circuito. Y tienes razón, probablemente sería una buena idea para modificar lo que dio para incluir un diodo flyback. Aquí está el wiki sobre Diodos de Flyback.
