Paso 10: Agujeros para el módulo, Motor y fuente de alimentación conexiones
Primero ajustar todos los componentes claves en el gabinete para tener una idea de las mejores posiciones para la perforación de agujeros para conexiones externas del módulo.

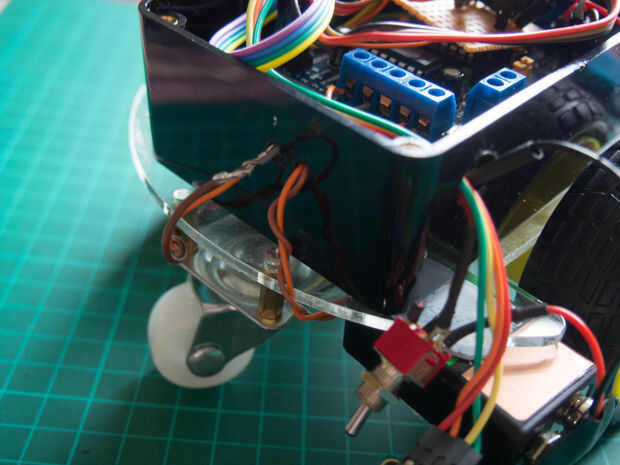

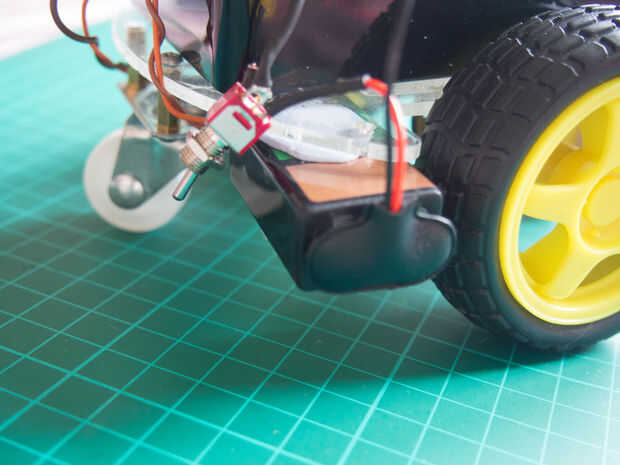

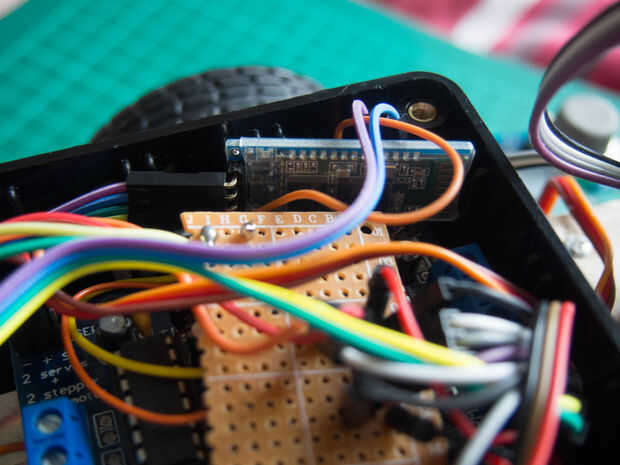

La Arduino UNO se encuentra dentro del recinto que necesitaba para taladrar los orificios para las conexiones del motor, la 2ª imagen de arriba muestra que los dos orificios de 4 mm perforaron uno para cada motor.

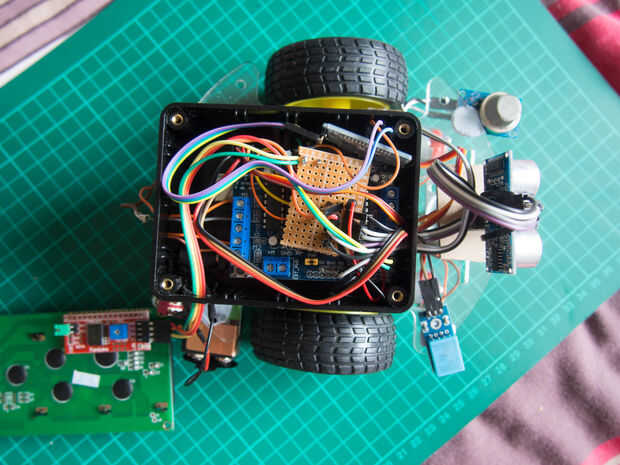

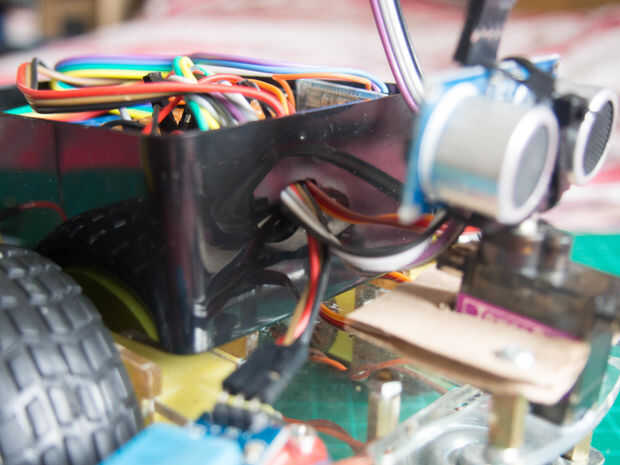

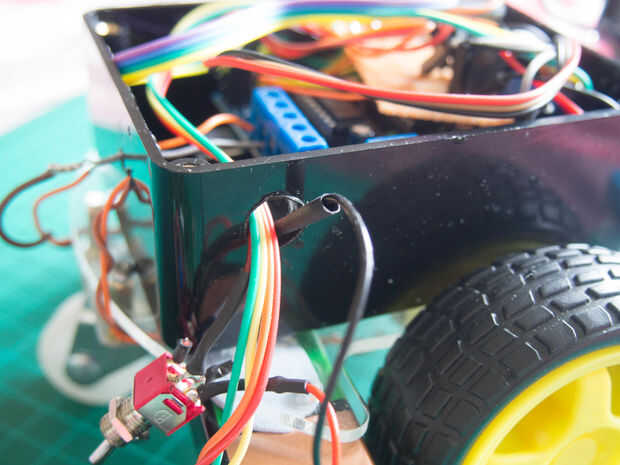

A la derecha del recinto que se hizo un agujero más grande para las conexiones de Pantallas de LCD I2C como Clip de botón de la batería de 9V, esto se aprecia en la imagen 3 y 4 de arriba.
En el frente del gabinete de nuevo que otro gran agujero tuvo que ser perforado para permitir que la hembra a macho Cables de puente para el Sensor de Gas MQ-2, DHT11, Servo y los módulos HC-SR04 , esto puede verse en la tercera imagen de arriba.
