Automatizado Robot de navegación con Gas (MQ-2), la temperatura y la humedad (DHT11) (8 / 12 paso)

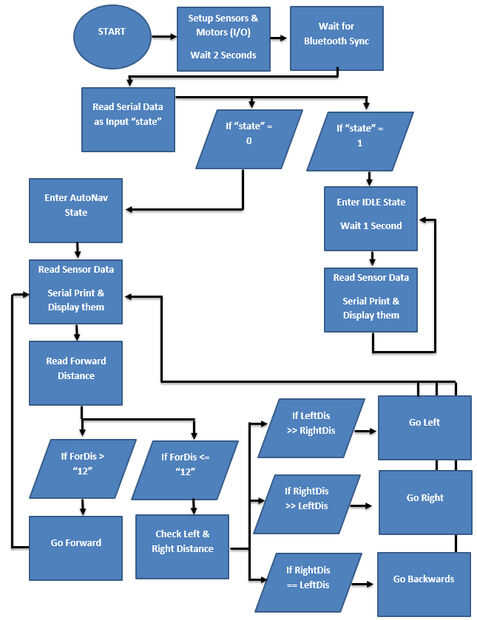

Paso 8: El código

Las bibliotecas requeridas por este código para trabajar son:

1. dht.h biblioteca del módulo DHT11.
2. Biblioteca de LiquidCrystal_I2C.h para el control de la LCD con el módulo I2C.
3. Librería servo.h para control del Servo
4. AFMotor.h biblioteca para uso del escudo Motor L293D
5. Biblioteca de Wire.h que permite la comunicación con módulos I2C
6. LCD.h biblioteca para uso general de LCD.

El código: (nota por favor pongan < > alrededor por #include ejemplo dht.h de la biblioteca #include debe #include o por el contrario, descargar el archivo adjunto llamado "FinalAutoNavBotCode.ino" gracias: D)

 #include dht.h dht DHT; #include LiquidCrystal_I2C.h #include Servo.h #include AFMotor.h #include Wire.h #include LCD.h //tells the arduino what each pin use is connected to #define trigPin 13 #define echoPin 12 #define servoMainPin 10 #define BACKLIGHT_PIN 7 #define LED_ON 1 #define DHT11_PIN 5</p><p>Servo servoMain; // Define our Servo AF_DCMotor motor2(2, MOTOR12_64KHZ); // create motor #2, 64KHz pwm AF_DCMotor motor1(1, MOTOR12_64KHZ); // create motor #1, 64KHz pwm LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE); // Addr, En, Rw, Rs, d4, d5, d6, d7, backlighpin, polarity int i = 0; int state = 0; void setup() //Sets each defined pin as an input or output so that the arduino what to expect at each pin { Serial.begin(9600); // set up Serial library at 9600 bps servoMain.attach(servoMainPin); // servo on digital pin 10 pinMode(trigPin, OUTPUT); //Unltrasonic output pinMode(echoPin, INPUT); //Ultrasonic input motor2.setSpeed(200); // set the speed to 200 motor1.setSpeed(200); // set the speed to 200 lcd.begin (16,4); // initialize the lcd lcd.setBacklight(LED_ON); // Switch on the backlight state = 0; delay(2000); //wait 2 seconds } //Ping Function to get the distance from the HC-SR04 unsigned long ping() { // Trigger the uSonic sensor (HC-SR04) to send out a ping long duration, distance; //Initial Distance measure digitalWrite(trigPin, LOW); // Added this line delayMicroseconds(1); // Added this line digitalWrite(trigPin, HIGH); // delayMicroseconds(1000); - Removed this line delayMicroseconds(1); // Added this line digitalWrite(trigPin, LOW); duration = pulseIn(echoPin, HIGH); distance = (duration/2) / 29.1; delay(100); //clearlcd(); return (distance); } //Forward Fuction sets motors to go forward void forward() { //Serial.println("Forward"); motor2.setSpeed(200); // set the speed to 200 motor1.setSpeed(200); // set the speed to 200 motor2.run(FORWARD); // going FORWARD motor1.run(FORWARD); // going FORWARD delay(200); botstopF(); } //Right Function sets motors for right void right() { //Serial.println("right"); motor2.setSpeed(200); // set the speed to 200 motor1.setSpeed(200); // set the speed to 200 motor2.run(BACKWARD); // going BACKWARD motor1.run(FORWARD); // going FORWARD delay(200); //botstopR(); } // Left Function sets motors for left void left() { //Serial.println("left"); motor2.setSpeed(200); // set the speed to 200 motor1.setSpeed(200); // set the speed to 200 motor2.run(FORWARD); // going FORWARD motor1.run(BACKWARD); // going BACKWARD delay(200); //botstopL(); } // Back Function sets motors going backwards void back() { //Serial.println("back"); motor2.setSpeed(200); // set the speed to 200 motor1.setSpeed(200); // set the speed to 200 motor2.run(BACKWARD); // going BACKWARD motor1.run(BACKWARD); // going BACKWARD delay(100); botstopB(); } //Function used to stop motors when going forward void botstopF() { motor2.setSpeed(0); // set the speed to 200 motor1.setSpeed(0); // set the speed to 200 motor2.run(FORWARD); // going forward motor1.run(FORWARD); // going forward delay(100); } //Function used to stop motors when going backwards, due to issue with general stop void botstopB() { motor2.setSpeed(0); // set the speed to 200 motor1.setSpeed(0); // set the speed to 200 motor2.run(BACKWARD); // going forward motor1.run(BACKWARD); // going forward delay(100); } // Clear the LCD Display void clearlcd() { lcd.clear(); lcd.home(); } // Function to gather DHT11 sensor data for temp, returns reading unsigned long DHTTemp() { int chk = DHT.read11(DHT11_PIN); Serial.println("Temparature "); Serial.println(DHT.temperature, 1); return (DHT.temperature); } // Function to gather DHT11 sensor data for humi, returns reading unsigned long DHTHum() { int chk = DHT.read11(DHT11_PIN); Serial.println("Humidity " ); Serial.println(DHT.humidity, 1); return (DHT.humidity); } // Function to gather data from the MQ-2 sensor, converts to voltage returns converted value as float float MQ2() { float sensor_volt; float sensorValue; sensorValue = analogRead(A0); sensor_volt = sensorValue/1024*5.0; Serial.println("MQ-2 Volt: " ); Serial.println(sensor_volt); return (sensor_volt); } void loop() { long int forwdis, leftdis, rightdis, temp, hum; float gas; // Used for connecting bluetooth device through bluetooth module if(Serial.available() > 0) { state = Serial.read(); Serial.print("I received: "); Serial.println(state); delay(10); } // When bluetooth connection sends 0 enters this state which is self navigation if (state == '0') { gas = MQ2(); // Runs MQ2 function saves value in gas lcd.setCursor(6,1); lcd.print("Gas:"); // Display gas on LCD display lcd.print(gas); // Prints gas temp = DHTTemp(); // Runs DHTTemp function saves value in temp lcd.setCursor(6,2); lcd.print("Temp:"); // Displays temp on LCD display lcd.print(temp); // Prints temp hum = DHTHum(); // Runs DHTHum function save value in hum lcd.setCursor(16,2); lcd.print("Humi:"); // Displays hum on LCD lcd.print(hum); // Prints Hum servoMain.write(90); // Centre Servo delay(150); forwdis = ping(); // Runs Ping fucntion reurns distance saves as forward distance Serial.println (forwdis); // Print forward distance i++; if (i == 8) // Used as LCD screen would ocasionally break, this could clear it fixing problem comment out if no issues { clearlcd(); i = 0; } if (forwdis >= 12) //If the forward dis is greater than 12 cm keep going forward { forward(); clearlcd(); lcd.setCursor(7,0); lcd.print("FORWARD"); // Display direction of movment lcd.setCursor(12,4); lcd.print(forwdis); // Print distance in cm lcd.print("CM"); } else if (forwdis < 12) //If distance is less than 12 cm then { back(); // Look left and get left distance servoMain.write(165); delay(150); leftdis = ping(); Serial.println (leftdis); // Look right and get right distance servoMain.write(15); delay(150); rightdis = ping(); Serial.println (rightdis); // Reset servo centre possition servoMain.write(90); delay(150); // If Left distance is greater than right then go left if (leftdis > rightdis) { clearlcd(); lcd.setCursor(7,0); lcd.print("LEFT"); // Display direction of movment lcd.setCursor(13,4); lcd.print(leftdis); // Print distance in cm left(); } // If right distance is greater than left distance go right else if (rightdis > leftdis) { clearlcd(); lcd.setCursor(7,0); lcd.print("RIGHT"); // Display direction of movment lcd.setCursor(13,4); lcd.print(rightdis); // Print distance in cm right(); } // If each are the same then go backwards and clear LCD else if (rightdis == leftdis) { clearlcd(); back(); } } } // If Bluetooth connection sends 1 change state into idle mode in this mode motors pause while sensors still read else if (state == '1') // If 1 Forwards { motor2.run(RELEASE); motor1.run(RELEASE); clearlcd(); lcd.setCursor(7,0); lcd.print("IDLE"); // Display direction of movment Serial.println ("IDLE"); gas = MQ2(); lcd.setCursor(6,1); lcd.print("Gas:"); lcd.print(gas); temp = DHTTemp(); lcd.setCursor(6,2); lcd.print("Temp:"); lcd.print(temp); hum = DHTHum(); lcd.setCursor(16,2); lcd.print("Humi:"); lcd.print(hum); motor2.run(RELEASE); motor1.run(RELEASE); delay(1000); } }
