Paso 9: Componentes electrónicos necesarios
- PUNTA de 122 Transistor: Una sola pieza (puede utilizar TIP 120 y 121 también)
- IN 4007 diodo: Una sola pieza (se puede utilizar IN 4001, 4002, 4003 y 4004 también)

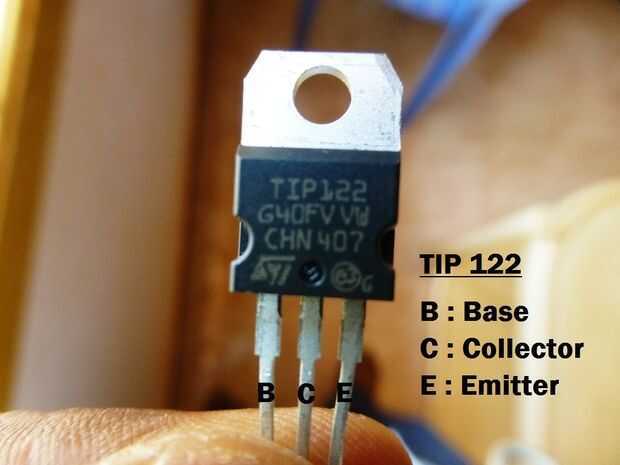

Un Transistor Bipolar de NPN que actúa como un interruptor : aquí puedes ver un NPN tipo Transistor (TIP 122) que vamos a utilizar en nuestro circuito como interruptor. El transistor tiene tres patillas: Base, colector y emisor. La tensión necesaria para operar la bomba de agua está conectada al pin de colector del Transistor que pasará por el emisor a la bomba de agua. Circuito de Transistor NPN es normalmente abierto, significa que ninguna corriente pasará a través de colector a emisor en condiciones normales. Sin embargo, una pequeña señal de corriente a través de la Base cerrará el circuito y permitir que la corriente pase de colector a emisor y operar la bomba de agua.
Si vas de nuevo y consulte el código de Arduino, vemos que hemos declarado 9 Pin como un poner a operar la bomba de agua, que se conectará a la Base del transistor. Cuando el valor del Sensor es inferior a 350, los disparadores del programa una pequeña señal de corriente al Pin 9 conectado a la Base, que cierra el circuito y funciona la bomba de agua. Cuando el valor del sensor es de más de 700, no habrá ninguna señal actual a través del pin 9 y el circuito abre detener flujo de la corriente de colector a emisor y la bomba de agua se detiene.
En el siguiente paso vamos a ver los detalles técnicos y el tipo de transistores se puede utilizar en el circuito.

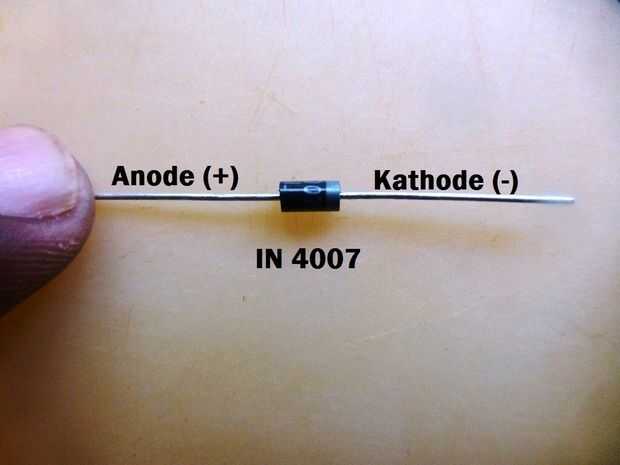

¿Cuál es la función del diodo? : Se puede ver que también hemos incluido un diodo (en 4007) en nuestro circuito. El diodo permite que la corriente pasar de ánodo a cátodo, que es de (+) final ve el ve (-) y no al revés.
Ahora consideremos que nuestra bomba de agua está en funcionamiento. Cuando el valor del sensor alcanza 700, la señal de corriente a 9 Pin es corte que también detiene la bomba de agua. Cuando se detiene la bomba de agua, crea una corriente inversa que fluye detrás a través del emisor, Base y a la Junta de Edison al Pin 9. La probabilidad de que la Junta de Edison conseguir dañado con esta corriente inversa es muy alta. Para evitar esto, ponemos un diodo entre el Pin 9 y el Transistor, ánodo al Pin 9 y el cátodo a la Base del Transistor. Como el diodo permite actual a pasar de un solo sentido, detiene el flujo de corriente inversa del motor y protege el tablero de Edison.
Vamos a ver en el paso posterior que tipo de diodo podemos utilizar en el circuito.
