Paso 10: Detalles técnicos del Transistor Bipolar en nuestro circuito
Hemos utilizado un tipo de punta de 122 NPN Transistor en nuestro circuito. El Transistor que utilizamos es realmente una combinación de dos transistores conocido como configuración de Darlington monolítico. Incluso una muy pequeña corriente de señal en la base es capaz de activar el transistor debido a su alta ganancia excepcional rendimiento.

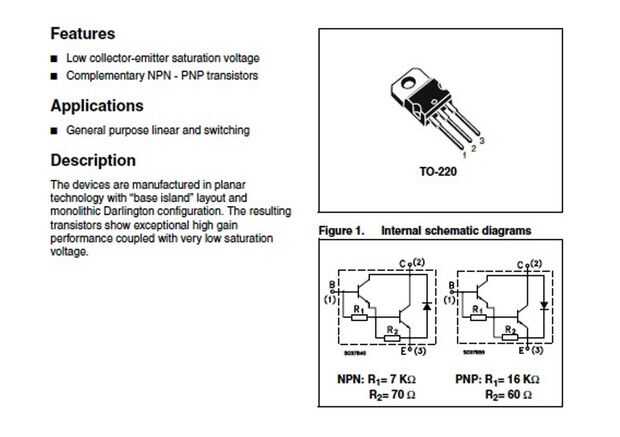

Ver la primera foto. Si mantiene la inscripción en el Transistor frente a usted, el Pin 1 es la Base, Pin 2 es el colector y Pin 3 es el emisor. Recuerda hacer tu circuito en consecuencia.

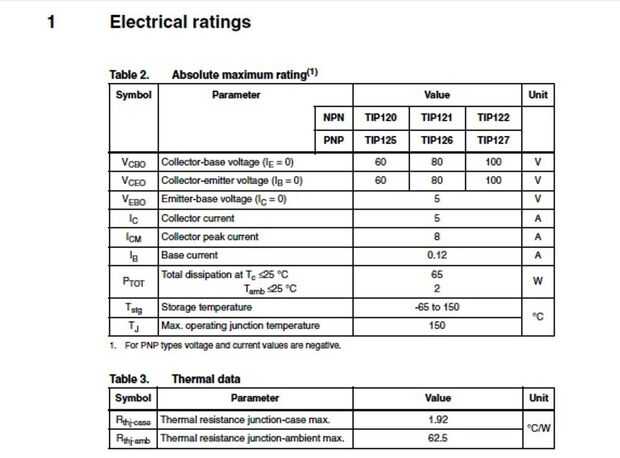

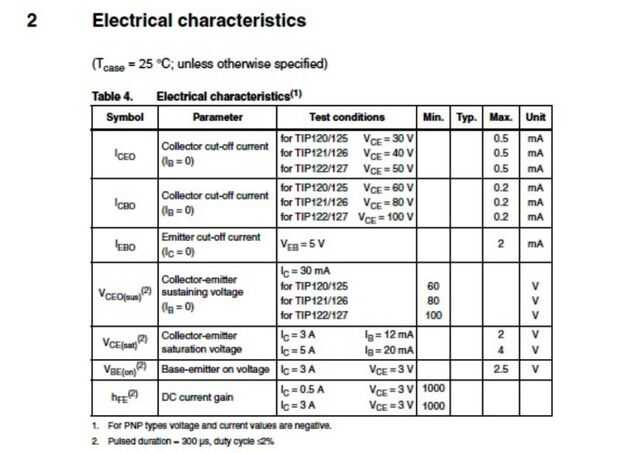

En la segunda imagen podemos ver las clasificaciones eléctricas de los transistores. PUNTA de 120, 121 punta y punta de 122 son de tipo NPN y 125 punta, punta de 126 y 127 de punta son transistores de tipo PNP. Salvo la tensión de colector - Base y colector - emisor capacidades de manejo, todas las otras calificaciones son los mismas para todos los transistores.
En mi circuito he utilizado un transistor de tipo TIP 122 NPN. También puede utilizar TIP 120 y 121 de punta en el circuito según la disponibilidad de como todos pueden manejar un voltaje superior a 60, mientras que la tensión máxima estará alrededor de 12.
También puede utilizar punta de 125, 126 Consejo y TIP 127 transistores de tipo PNP en tu circuito pero las conexiones será un poco diferentes. Tengo TIP 127 conmigo pero no sé cómo usarlo en el circuito. Espero que algunos expertos electrónicos producirá algo de luz sobre el uso de transistores de tipo PNP.
