Paso 11: Selección de diodo en el circuito

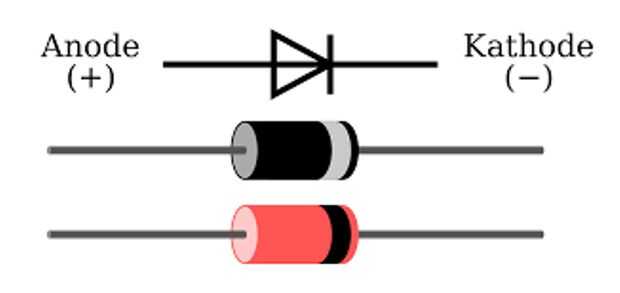

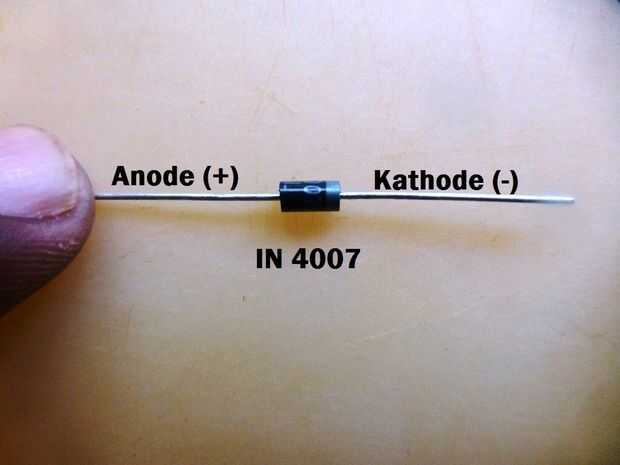

Como hemos visto anteriormente, hemos utilizado un diodo 4007 de en nuestro circuito, lo que permitirá que la corriente pase de un solo sentido, que es de ánodo a cátodo. Si nos fijamos en el diodo con cuidado, usted puede encontrar una banda blanca o negra en un lado del diodo. La bandas es la terminal del cátodo.

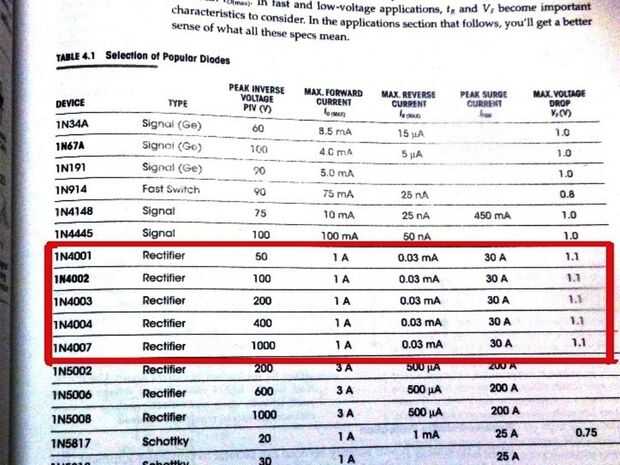

Consulte también la tercera foto de arriba para detalles técnicos de los diodos. Aquí puedes ver que dentro de borde rojo son de 4001, 4002 en, en 4003, 4004 en y 4007 en rectificador type.diodes. Para todos estos diodos, la única diferencia es el voltaje inverso pico (PIV) y todos los demás detalles son los mismos. La PIV mínimo de 4001 en es 50 voltios, así que usted puede utilizar cualquiera de los diodos arriba en su circuito según la disponibilidad de nuestro PIV será máximo de 12 voltios solamente.
