Paso 13: Tablero de pan tu circuito
Nos dejó el prototipo de nuestro circuito usando una tabla de pan
¿Qué necesita?
- Un tablero de pan

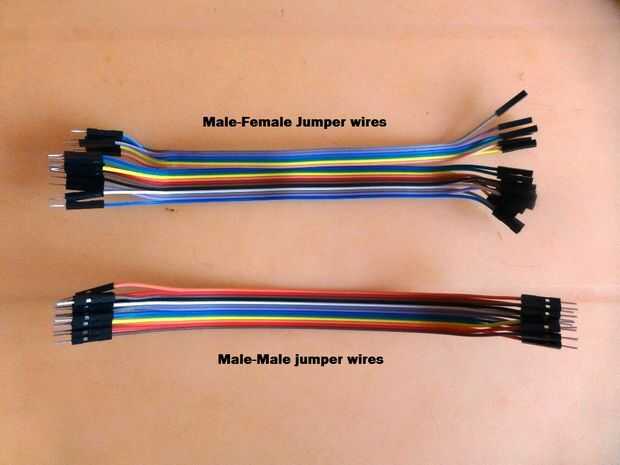

- Cables puente de macho a macho
Tablero de pan
Un tablero de pan ayuda a prototipo y probar el circuito sin soldaduras. Plug-in sólo los componentes vertical en la posición que desee y conecta los terminales necesarios los cables puente para completar el circuito. Esto hace fácil para el uso repetido de tablero de pan para probar diferentes circuitos antes de hacerlos realidad.
- Las dos filas exteriores a cada lado se llaman como tiras de autobús. Puede utilizar estas tiras de autobús para proporcionar alimentación a los circuitos, uno para la tensión de alimentación y otro para la tierra.
- La porción central con muchos terminales perpendicular a las tiras de autobús son conocidos como Presillas deseries.
- Una muesca central divide las regletas de terminales para fácil creación de prototipos de circuitos integrados de línea Dual paquete (DIP).

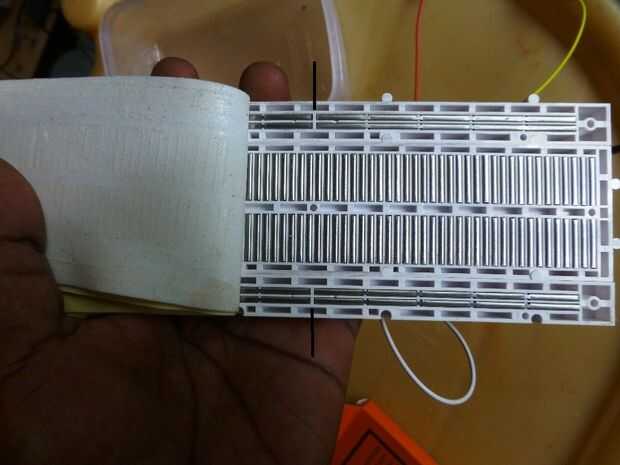

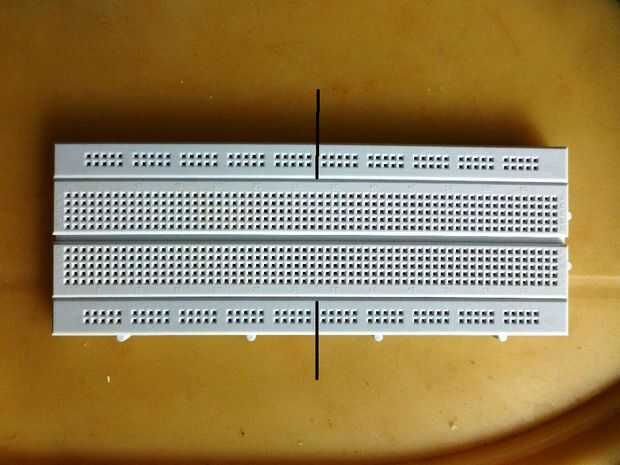

El tablero de pan que he utilizado contiene dos porciones separadas que he marcado con líneas negras. Si se abre la parte posterior de la Junta de pan, puede ver fácilmente que las conexiones de las líneas de autobús en los extremos se rompen a la mitad. Por lo tanto, aquí tienes 8 autobuses de 25 terminales conectados en el tablero.

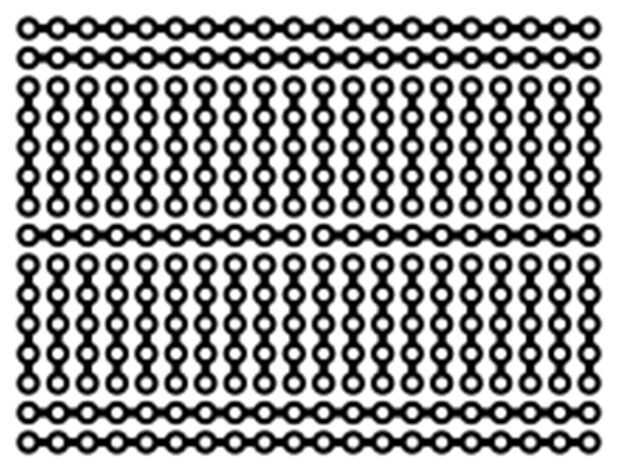

Consulte también la tercera imagen de la página de wiki sobre diseño de la Junta de pan
Hacer el circuito

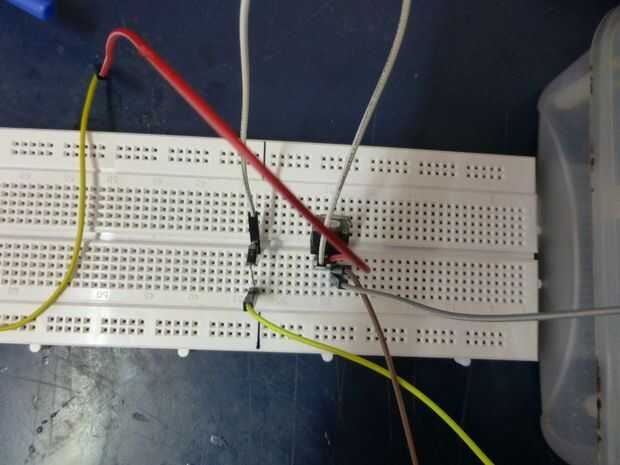

Ahora el prototipo del circuito en relación con el bosquejo en el paso anterior. Es muy fácil. Se puede ver el circuito terminado en la última foto
