Paso 15: Prueba el circuito con bomba de agua conectada a Edsison
Ahora está listo nuestro Edison Intel con Sensor de humedad, circuito pan-tablero, bomba de agua y Arduino de código para el sistema. Nos dejan probar el sistema en tiempo real.

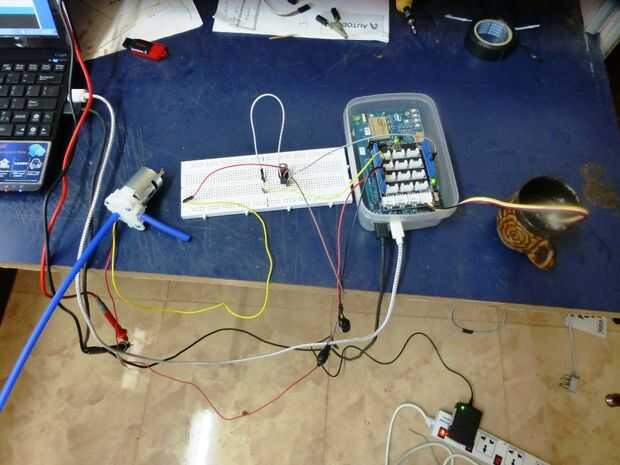

- Conecte la bomba de agua en el circuito como se mencionó anteriormente. Tenga a mano para referencia el bosquejo del circuito.
- También realizar otras conexiones necesarias en el tablero de Edison

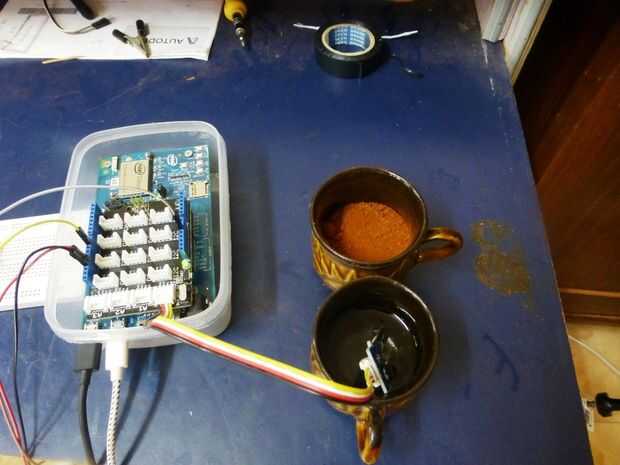

- Conecte el sensor de humedad a conector analógico "A0" en el escudo de la Base de Grove

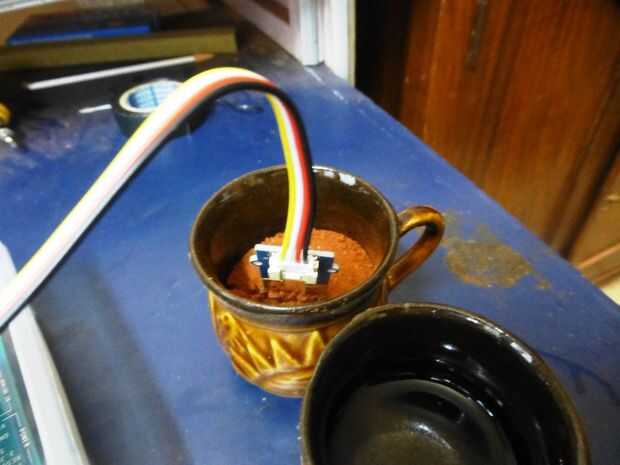

- Coloque el sensor de humedad en el suelo en una taza o cualquier otro utensilio
- Ejecute el código. Puesto que el valor del Sensor en suelo seco es menos de 300, la bomba de agua pondrá en marcha.
- Añada lentamente el agua en el suelo

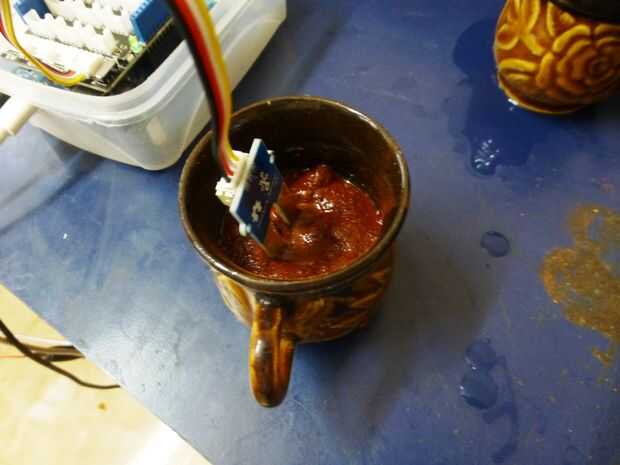

- Cuando el contenido de humedad del suelo alcanza 700 como detectada por el sensor, se detendrá la bomba de agua.
Nuestro sistema está funcionando perfectamente.
Por favor ver el video de arriba en la prueba del sistema. He añadido un zumbador para el sistema de sonido claro durante la prueba.
