Paso 16: Hacer el circuito con placa perforada
Hagamos nuestro circuito permanente por soldadura a una placa perforada
Lo que usted necesita
Un tablero perforado adecuado.

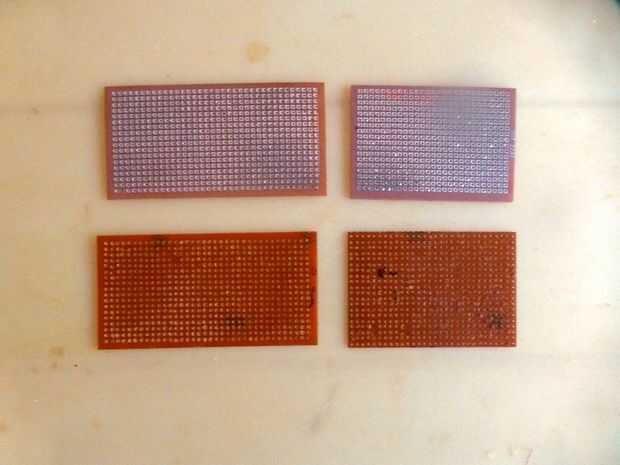

Placas perforadas son láminas delgadas con los agujeros pretaladrados con separación de 2.54 milímetros. Los agujeros están rodeados de almohadillas de cobre. Hay placas con el solo lado y también doble cara. Simplemente puede insertar los componentes electrónicos que usamos placas de pan. Sin embargo, aquí nos suelde las piezas juntos según el diagrama del circuito. Aquí he seleccionado una sola tarjeta perforada cara para montar el circuito.
- Seleccione una placa perforada adecuada y mantener el lado no-rellenado.

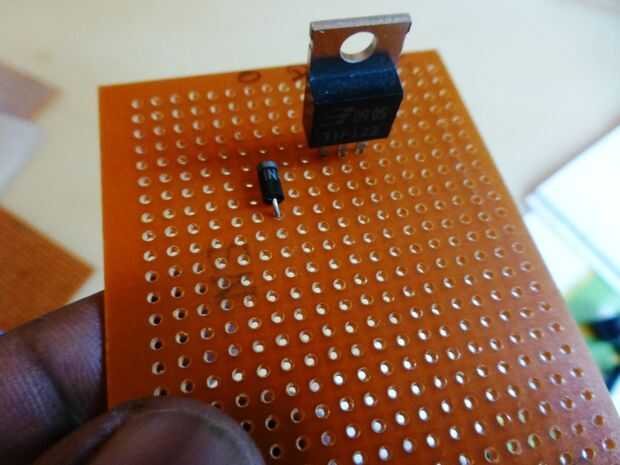

- Inserte los pines del Transistor TIP 122 en agujeros adyacentes en un extremo dejando algo de espacio.
- El extremo del cátodo del diodo 4007 en se conectará a la Base del Transistor. Coloque el diodo por consiguiente

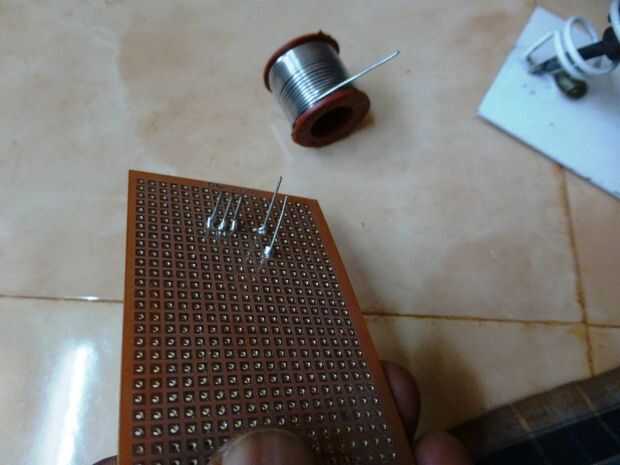

- Invertir la placa y soldar todos los pines a los pads de cobre colindantes que les rodea. Asegúrese de que no se conecta los agujeros adyacentes o alfileres mientras se suelda

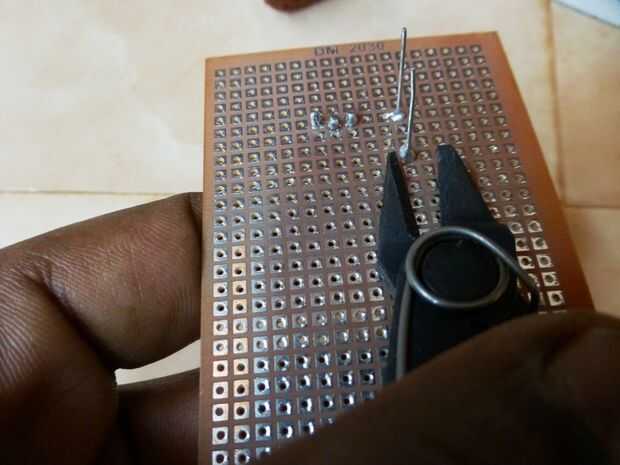

- Recorte el exceso cables terminales usando el cortador de alambre

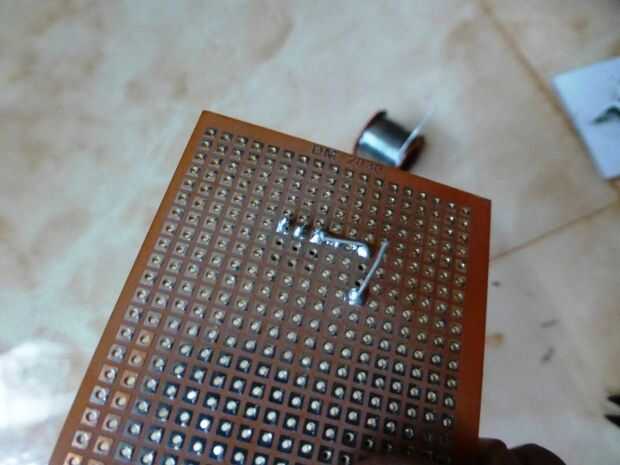

- Soldar y conectar la Base del Transistor con el extremo del cátodo del diodo

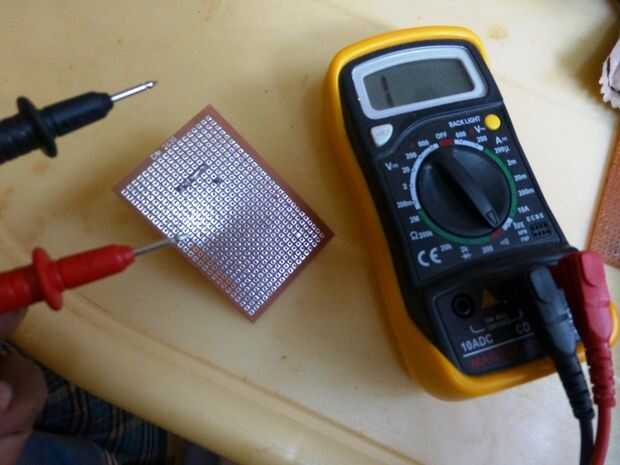

- Prueba con el multímetro para cualquier corto circuito.
