Paso 18: Completar y el circuito de la etiqueta

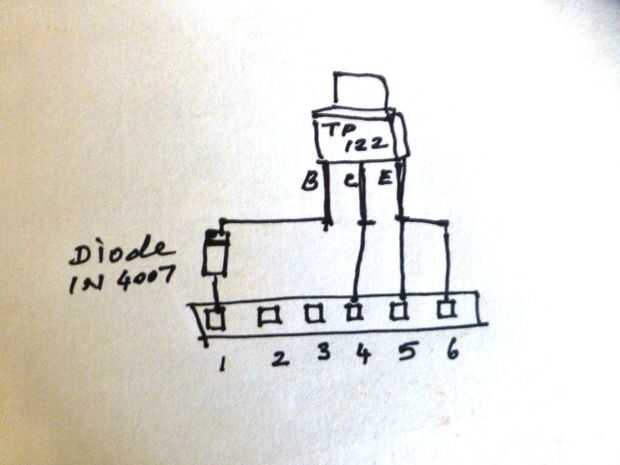

Que número de los agujeros 1 al 6 de izquierda a derecha para facilitar su uso. Por favor, consulte el dibujo de arriba para soldar los componentes con el jefe del perno. Cuando invierte los números será de derecha a izquierda.

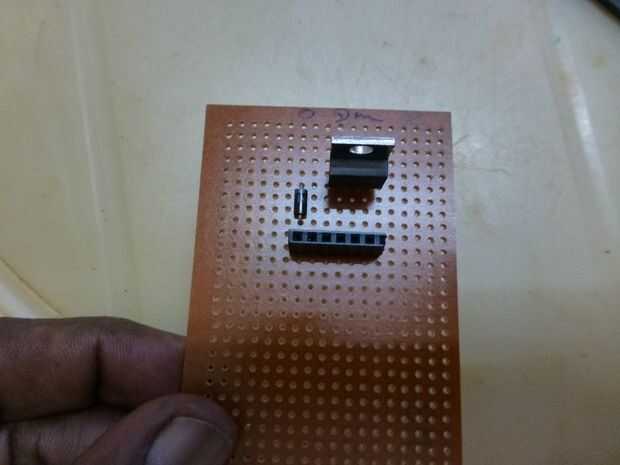

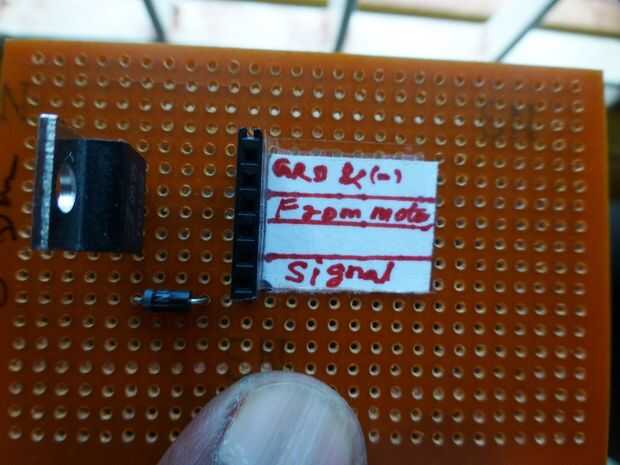

- Colocar la placa perforada del jefe del pin de 6 x 1 como se muestra en la imagen e inserte las patillas del conector por los agujeros.

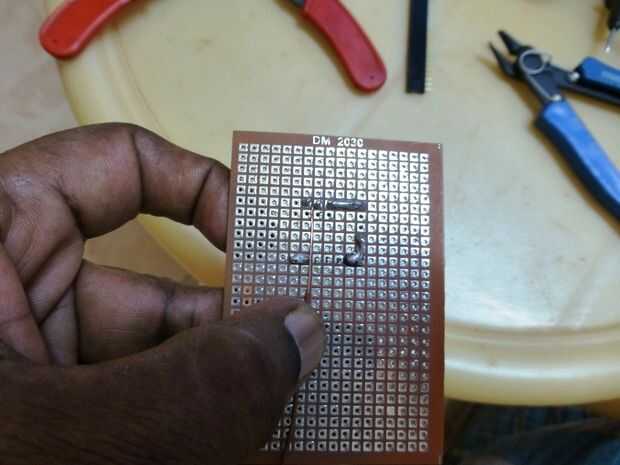

- Invertir el tablero perforado con el jefe del pin en su lugar.

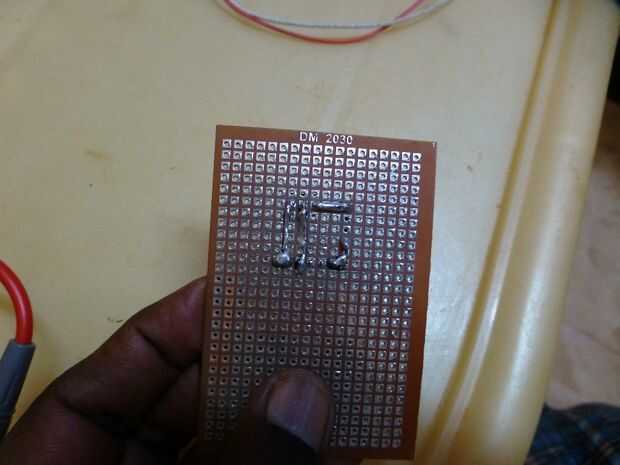

- Conectar y soldar el pin 1 (extrema derecha en el lado inverso) al final del ánodo del diodo.
- Los números 2 y 3 no se utilizará.
- Conectar y soldar el pin 4 con el extremo del colector del Transistor
- Pin 5 y 6 se puede conectar juntos y soldado con el extremo del emisor del Transistor

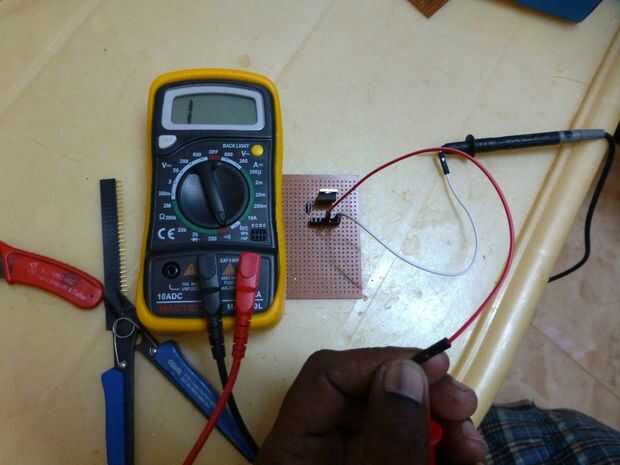

- Después de soldar Compruebe si existe continuidad, así como para corto circuito con el multímetro

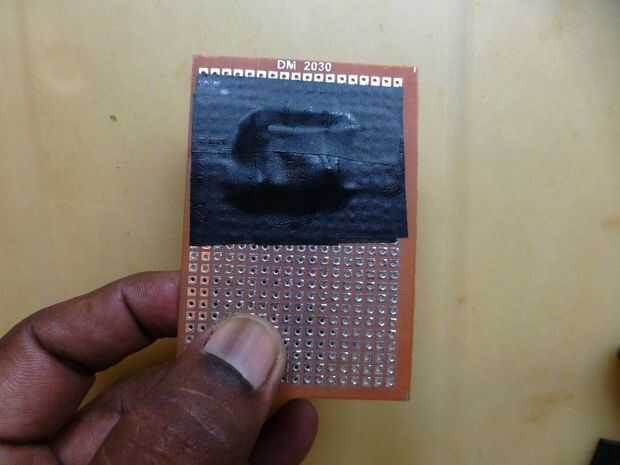

- Cubrir la parte soldada del tablero perforado con cinta aislante.

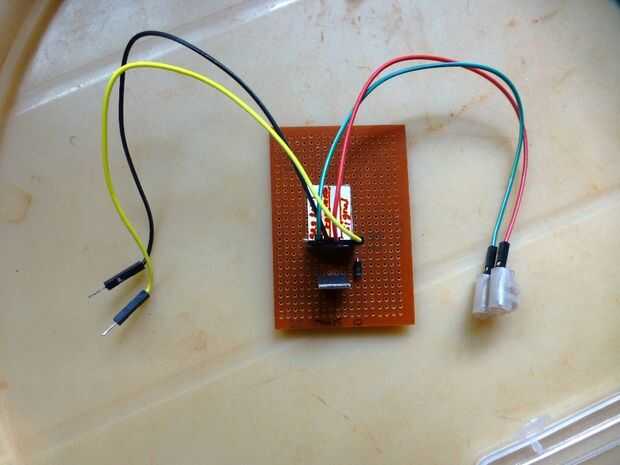

La conexión de este circuito con fuente de alimentación, bomba de agua y tablero de Edison será como debajo:

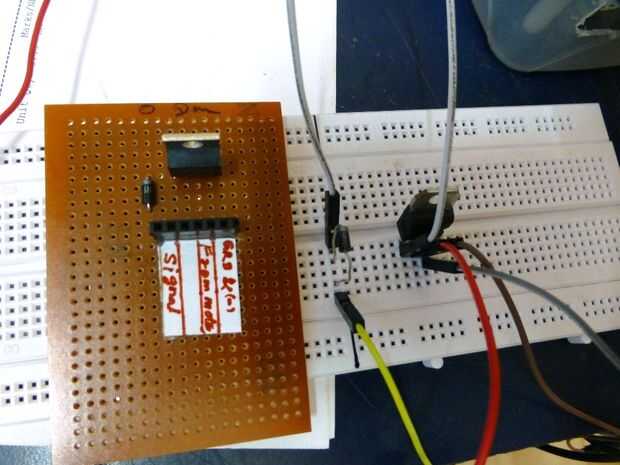

- Cable de puente desde el Pin 1 irá al Pin 9 en el escudo de la Base de Grove
- (+) Ve polo de adaptador de alimentación de 6 voltios será Polo ve conectado a (+) de la bomba de agua (poste con un punto rojo)
- Un cable de puente desde el polo de ve (-) de la bomba de agua se conectará al Pin 4 del circuito
- El polo de ve (-) de alimentación de 6 voltios se conectará al pin 5 o 6 (ambos se sueldan juntos, usted puede usar cualquier pin)
- Un cable de puente desde el pin 5 o 6 irá a suelo, marcado como GRD en el escudo de la Base de Grove
Nuestro circuito es completado.
