Automatizar los experimentos de ciencia (4 / 9 paso)

Paso 4: Programar el chip picaxe

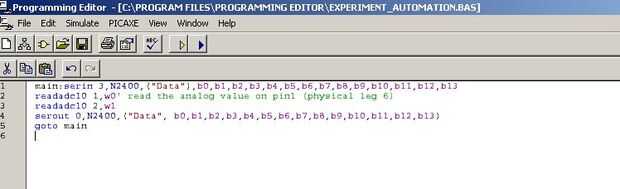

Estamos escribiendo un programa muy sencillo - ello no es esperar una señal desde el PC Lee las tensiones en algunos pernos y envía los datos hacia atrás. Copie y pegue este código y descargarlo haciendo clic en el triángulo azul. Si no ocurre ningún mensaje de error es programar el chip. (Si desea comprobar que el chip funciona, usted puede escribir un programa sencillo a flash un led según las instrucciones en el archivo de ayuda).

Si realmente están atrapados en este momento, pida ayuda en el picaxe ayuda foro http://www.picaxeforum.co.uk/

Código:

principal: serin 3, N2400, ("datos"), b0, b1, b2, b3, b4, b5, b6, b7, b8, b9, b10, b11, b12, b13
readadc10 1, w0' leer el valor analógico en pin1 (física pata 6)
readadc10 2, w1
serout 0, N2400, ("datos", b0, b1, b2, b3, b4, b5, b6, b7, b8, b9, b10, b11, b12, b13)
Goto principal

Una vez este programado el picaxe, mueva el interruptor de la placa en "Run" o pata corta 2 a tierra. Si no lo hace nada terriblemente malo va a pasar pero el picaxe no funcione correctamente como que se parece las instrucciones de datos un nuevo programa se descargan.

Readadc10 Lee los datos en la resolución de 10 bits, que es de 1023. Con una fuente de 5V, esto significa que 1V leerá como 1023/5 o 205. Si el LM35 es lectura 24C entonces tendrá una salida 240mV o 0.24V que entrará en la hoja de cálculo con un valor de 49. Usted tendrá que hacer algunas matemáticas en la hoja de cálculo para convertir a temperatura por ejemplo (100 * 5 * 49) / 1023.
