Paso 4: Eslabón giratorio brazo Portacañas
Mi primer error en el diseño de este artilugio fue poner los rodamientos de bolas en el marco de cubo giratorio. Como expliqué antes, este es un error horrible porque luego el marco cubo será giratorio en el eslabón giratorio! ¿Qué? Sí, la barra se moverá como mandado por el motor, pero porque la estructura del cubo está montada sobre cojinetes de bolas, la barra girará sin comprometer la estructura.
Es crucial para la varilla de montar en el marco del cubo de una manera determinada. Para esto necesitaba rediseñar esta parte y crear un soporte diferente que la vio en la fotografía de corte de plasma. En este caso usé el molino PCNC Tormach para crear un pequeño soporte de aluminio de 1/4".

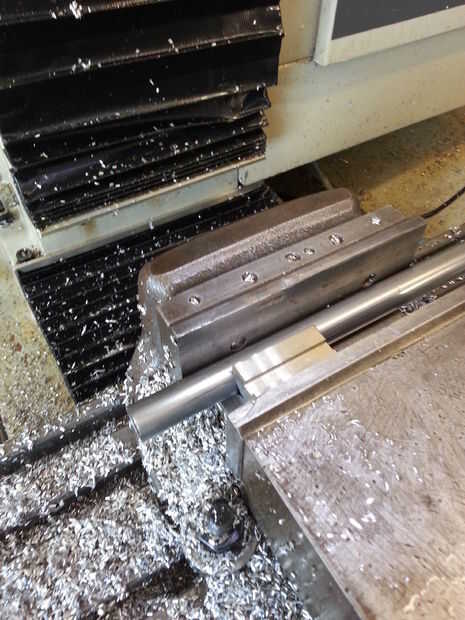

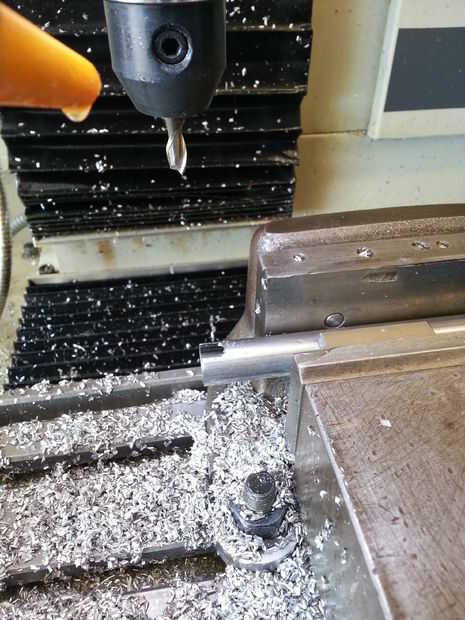

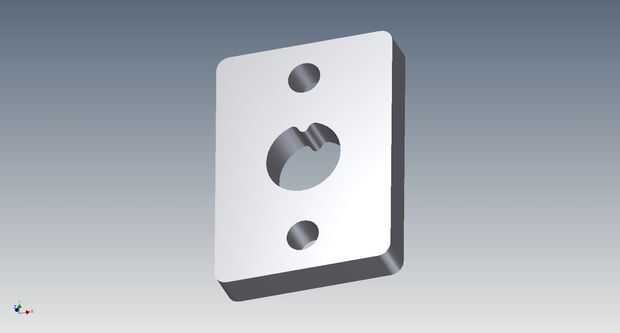

Nota que hay una pequeña protuberancia en el orificio central. Esto es para que la varilla puede agarrar el soporte y no. Para esto, sin embargo, necesito añadir una ranura en la varilla. Esto fue hecha en el molino así.

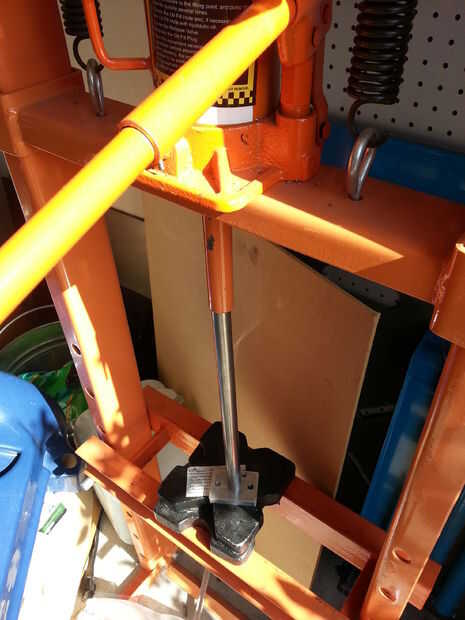

Al final, el apareamiento fue tan bueno que necesitaba para esto en el uso de una prensa de HF 12 toneladas.

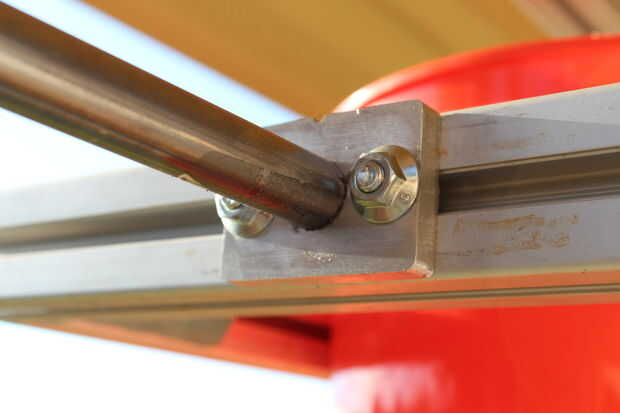

La última foto muestra el soporte montado en el brazo del eslabón giratorio cubo. Par motor máximo!
