Autónoma estación meteorológica con ESP8266 (6 / 7 paso)

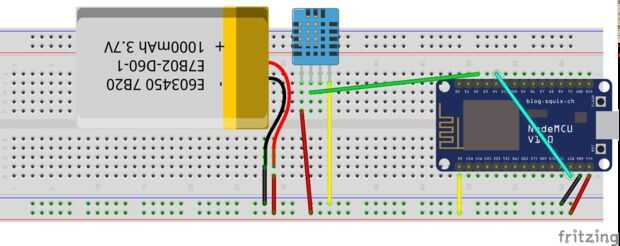

Paso 6: Circuito

El circuito es relativamente sencillo solo recuerde nosotros en la batería estamos usando el NodeMCU Lipo mochila nos permite cargar la batería por medio del USB e igual alimentar nuestra tarjeta.

La conexión a nuestro sensor de temperatura y humedad DHT11 es muy sencilla como cualquier otro circuito de Arduino.

Hemos puenteado el GPIO16 (D4) con el reset para poder usar el modo de sueño y ahorrar batería mientras nuestra estación no esta estamos datos, si usted no coloca este puente el nodeMCU nunca regresara del modo sueño "sueño infinito".

Hemos conectado a nuestra entrada analógica por medio de una arreglo de resistencias nuestra batería para poder monitorear su nivel de voltaje y al llegar a un nivel muy bajo se nos enviara una notificación por IFTTT

MUY IMPORTANTE: el NodeMCU es el único tiene estas resistencias internas incluidas, si usted esta usando otra versión de ESP8266 no directamente entre

Este circuito es fácil pero es necesario recordar que estamos utilizando la mochila NodeMCU Lipo que permite la carga de una batería de Lipo por el conector USB y por la fuente de tiempo nuestro ESP

La conexión del sensor de temperatura y humedad DHT11 es muy fácil como cualquier otro circuito de arduino.

Tenemos que conectar el GPIO16 (D4) al PIN de Reset para utilizar el modo de suspensión y ahorro de energía de nuestra batería mientras que la estación no está enviando información Si olvidas esta conecton la ESP8266 costumbre reaparición del modo de espera

Tenemos conect nuestra entrada por una matriz de resistencia a nuestra batería para monitorear el nivel de tensión analógica y por el tiempo que va a bajo conectará con el IFTTT y enviar la notificación a nuestro smartphone.

Muy importante: el NodeMCU es el único modelo que tiene esa matriz de resistencia, si usted está utilizando cualquier otra versión de la ESP8266 no lo conecte directo ADC a la batería.
