Paso 5: Conecte los cables de

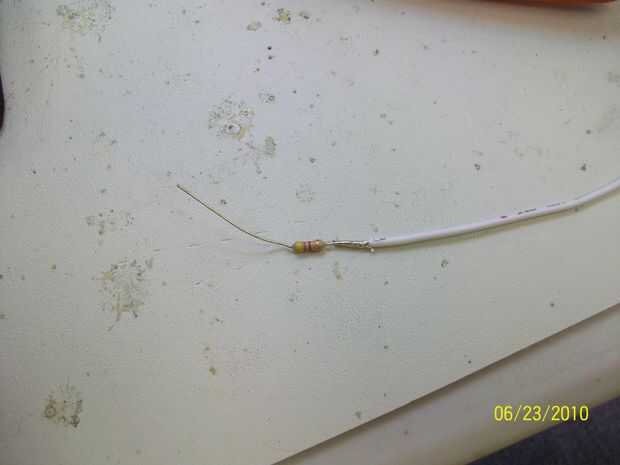

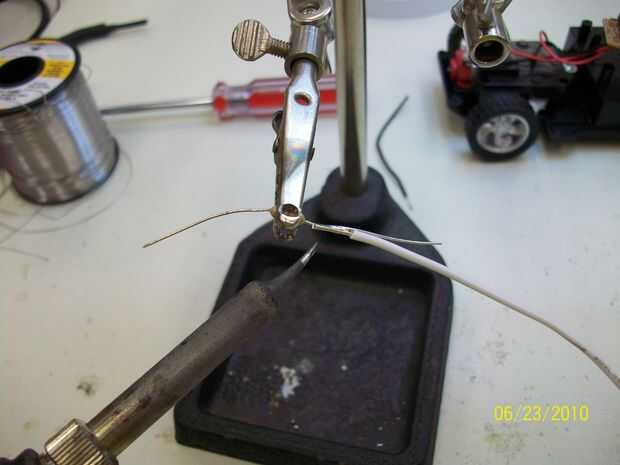

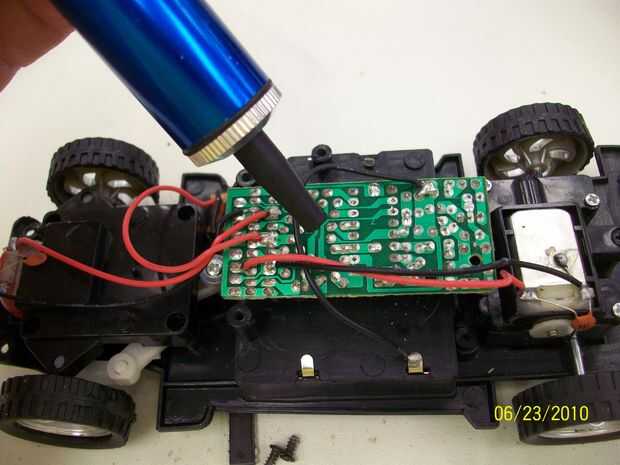

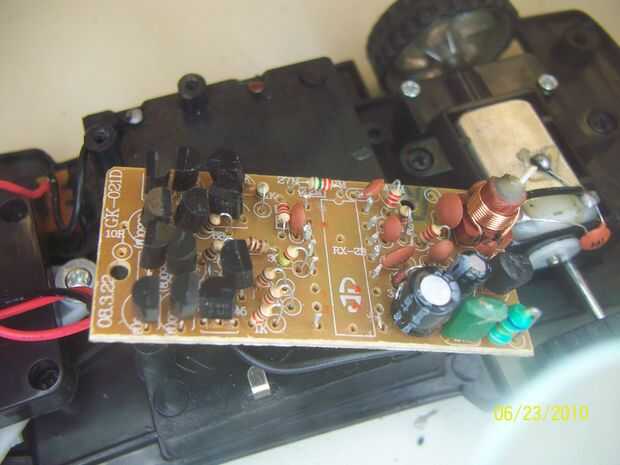

Volver a voltear el PCB. Mediante una soldadura de lechón o soldar trenza, desoldar y limpiar los agujeros para pernos de 2,6,7,10 y 11. Tenga cuidado de no utilizar demasiado calor para evitar daños en la PCB. Preparar cuatro asambleas de resistencia/cable como sigue: la soldadura de alambre calibre 22 blanco sólido a una resistencia de 1K Ohm. Hacen un total de cuatro de estas asambleas de cable/resistencia.

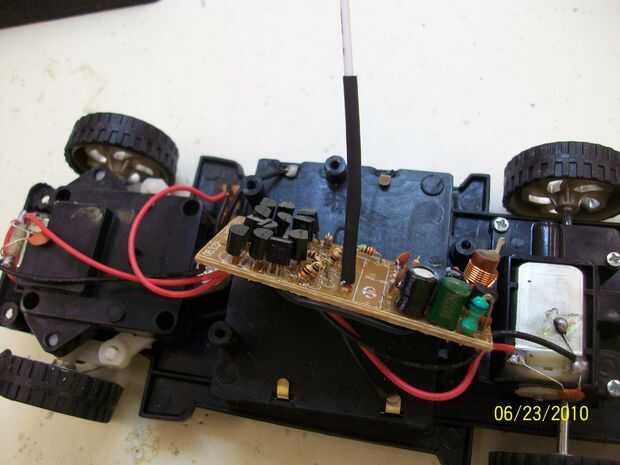

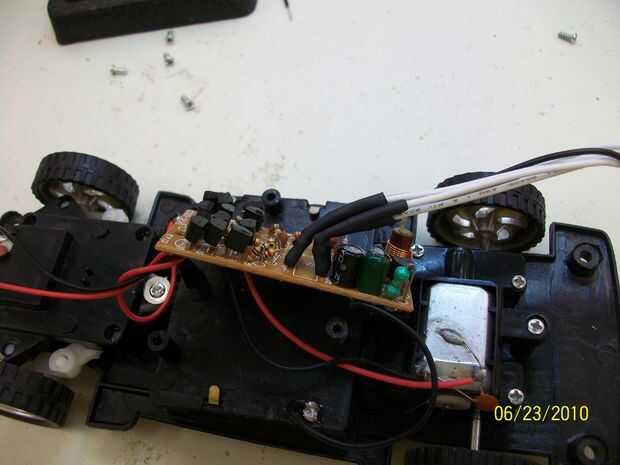

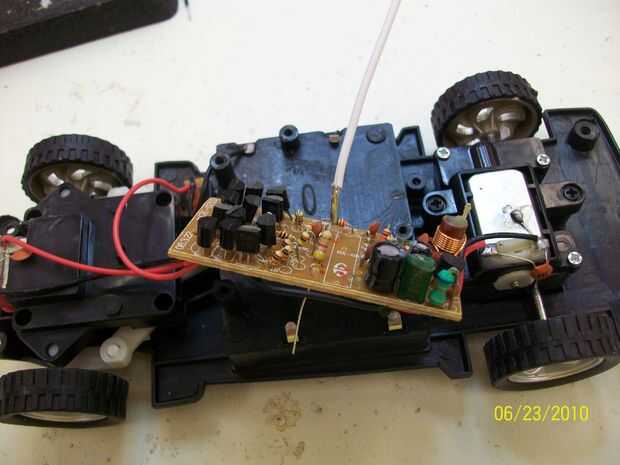

Introducir y soldar los cables del resistor (los no conectados al alambre) en los orificios para los pernos 6,7,10 y 11. Después de soldar, meter un trozo de tubería sobre el alambre hasta el PCB del encogimiento. Encoja el tubo con un cerillo, encendedor o compresiva de la tubería.
Instalar y soldar un cable negro sólido en el agujero para el perno 2.

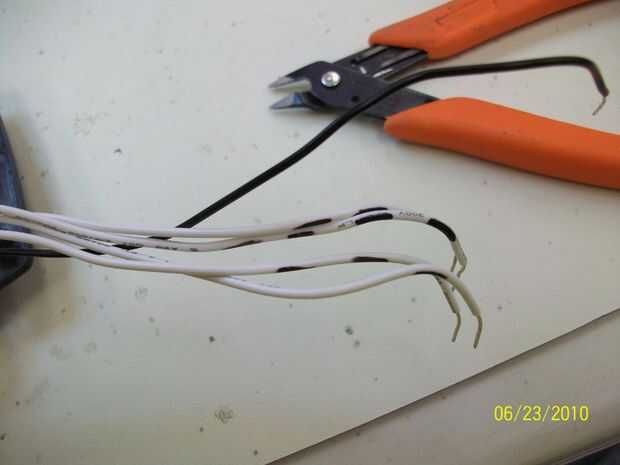

Marque los cables blancos con rayas para saber que cables de control de las diferentes funciones.
1 Raya - señal izquierda - pin7;
pin 2 rayas - señal derecha - 6;
3 rayas - señal de marcha atrás - pin 10;
4 rayas - señal hacia adelante - pin 11;
