Paso 7: Alargamiento de los cables

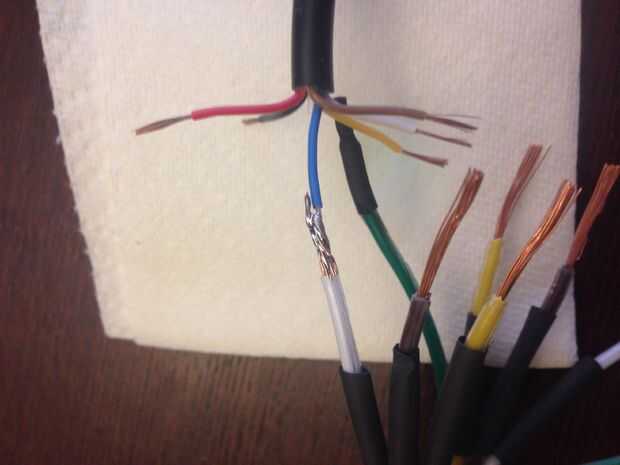

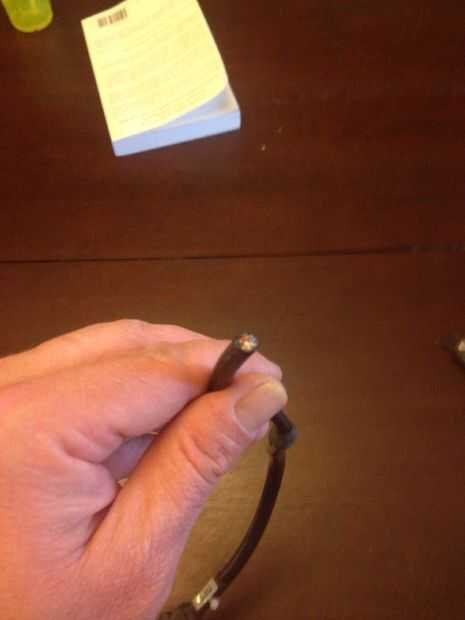

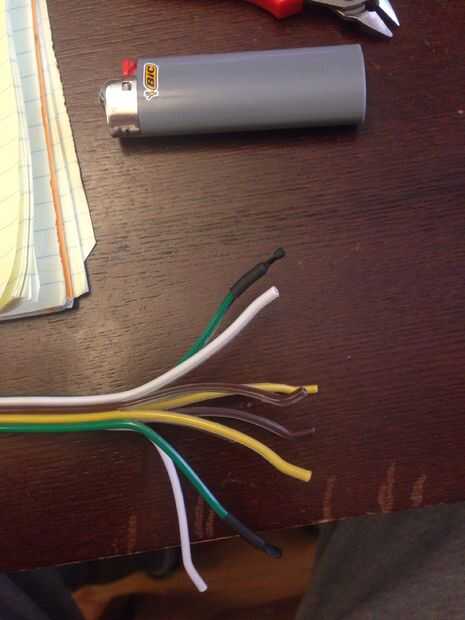

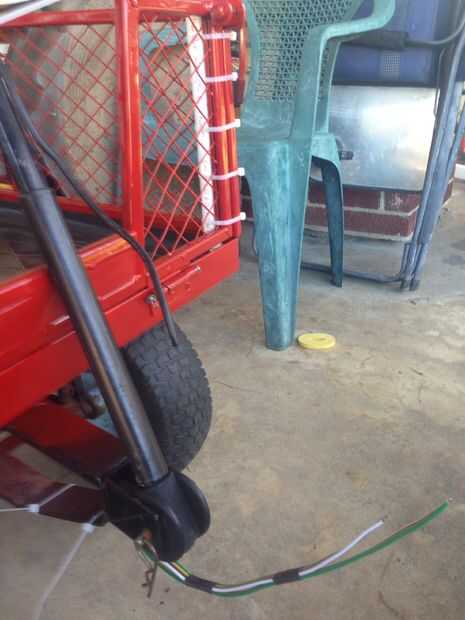

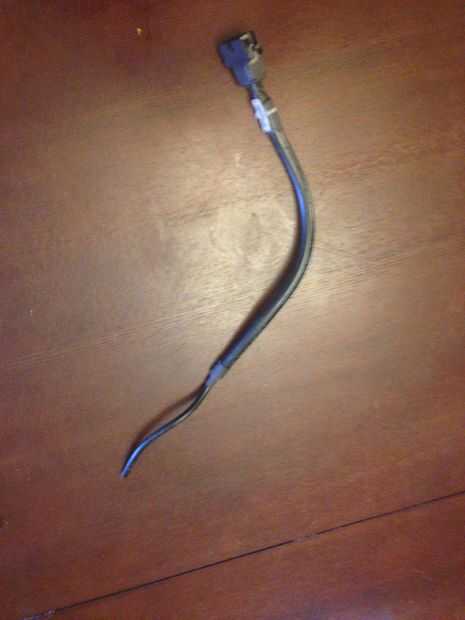

Necesitaba una forma de obtener conectividad de la consola a la motocicleta y el arnés de cableado existente era demasiado corto. Yo, también, quería tener una forma de desconectar el frente de la parte posterior, por lo que puede ser desmontado fácilmente para el transporte. Me decidí por arneses de cableado del remolque. El alambre es un calibrador de grosor suficiente para mis necesidades, y los conectores de goma son esencialmente resistente a la intemperie. La vespa necesarios 6 cables para el control de todo. Pedí dos conjuntos de cuatro mazos de cables de remolque de polo. Cuestan $18,95 incluyendo el envío. No utilizo dos de los polos en un lado (los alambres verdes). Me corte arnés de cableado de la moto por la mitad y había despojado el aislamiento en ambos extremos, revelando seis cables. Eran blanco, marrón, rojo, amarillo, azul y negro de colores. El arnés de remolque fueron cifrados color marrón, amarillo X2 blanco y verde. He envuelto naranja cinta aislante alrededor de los conectores de uno de los arneses y compensación para evitar la conexión cruzada. Utilicé trocitos de encogimiento del calor de abajo toda la longitud de los cables para hacer un mazo de cables. Entonces, hice un gráfico que muestra lo que se conecta a qué, así que no poner un alambre en el lugar equivocado.
Arnés de remolque negro
Marrón a marrón
Amarillo a amarillo
Blanco a blanco
Verde terminó con el encogimiento del calor y no utiliza.
Arnés de remolque naranja
Marrón a negro
Amarillo a rojo
Blanco a azul
Terminado y no utilizado.

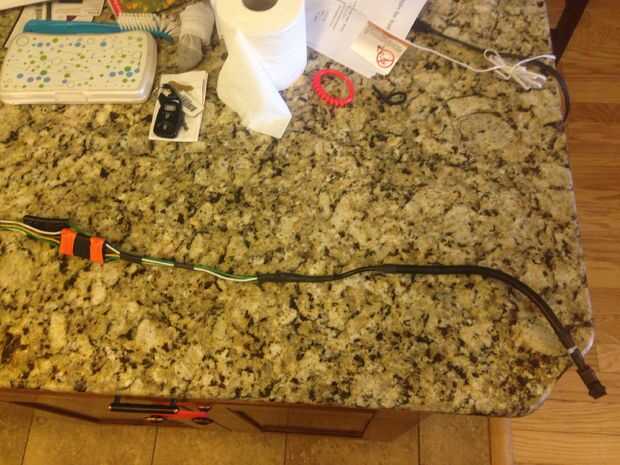

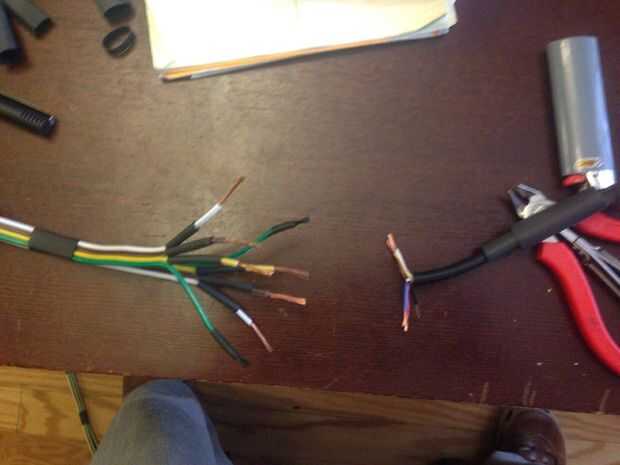

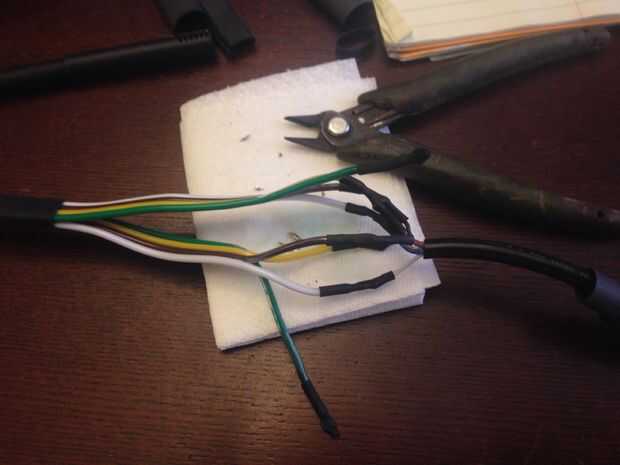

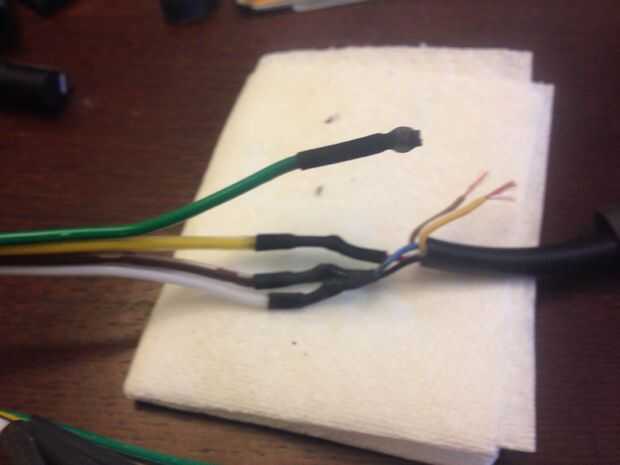

Había soldado todo juntos según el gráfico. Asegúrese de poner un pedazo grande del encogimiento del calor de la tubería sobre el arnés de cableado del remolque y el arnés de cableado de la moto, antes de empezar. La razón que puso un trozo de tubo termo-retráctil en el lado de vespa es porque el cable es mucho menor. Esto se utilizará para cubrir los empalmes cuando termines. También, asegúrese de poner pequeños trozos de encogimiento de calor sobre los alambres individuales antes de soldar para aislar las conexiones.

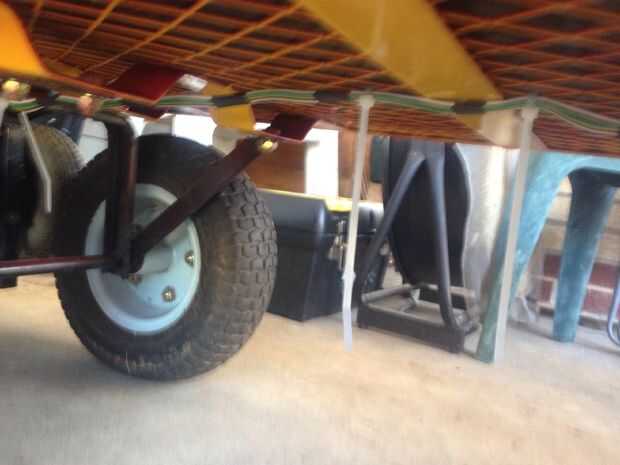

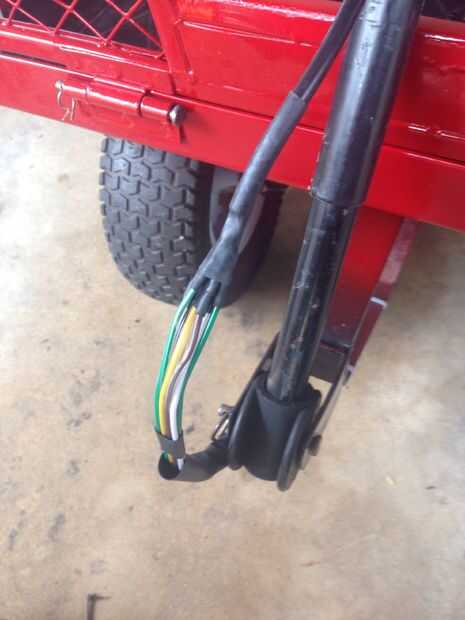

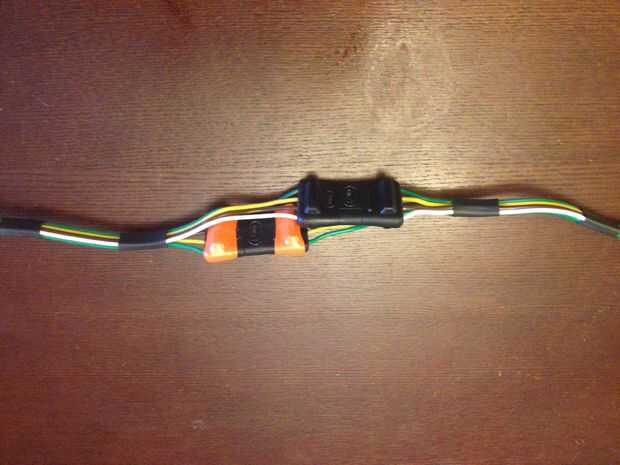

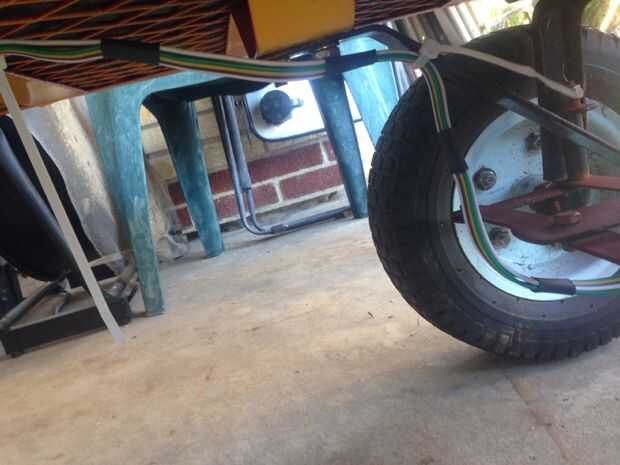

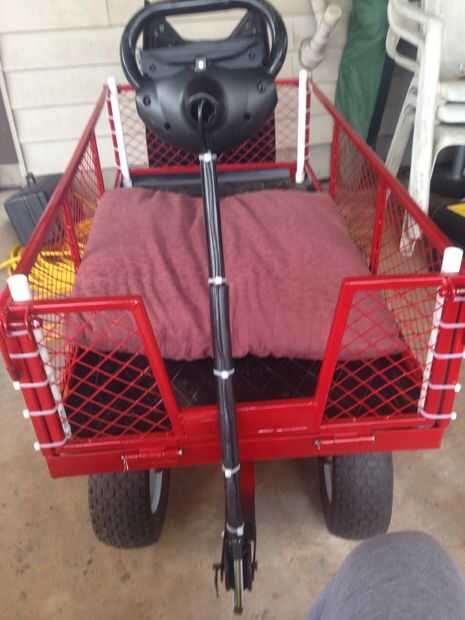

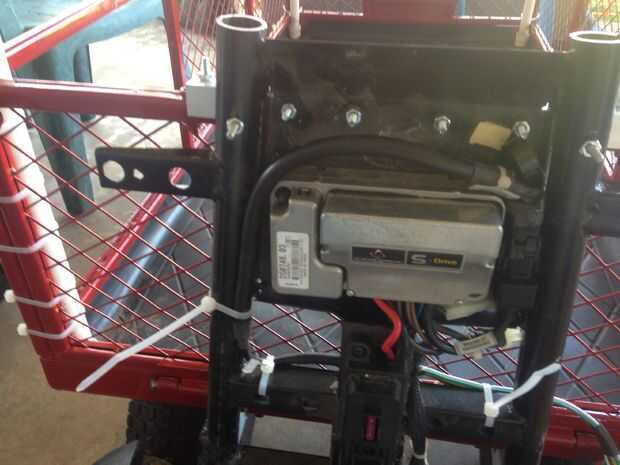

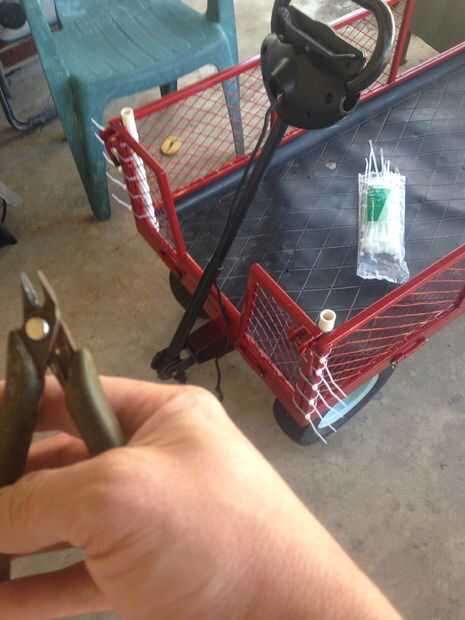

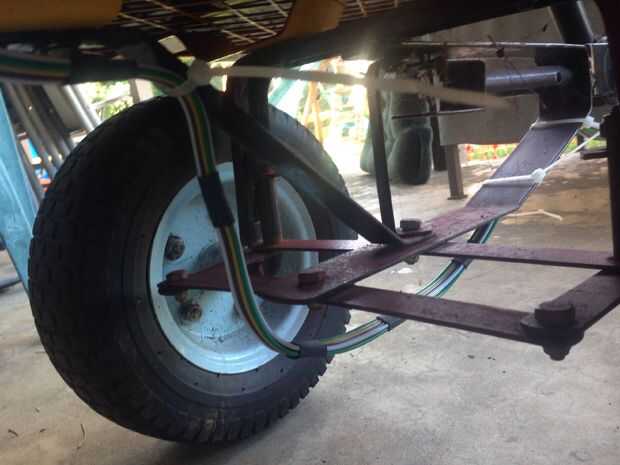

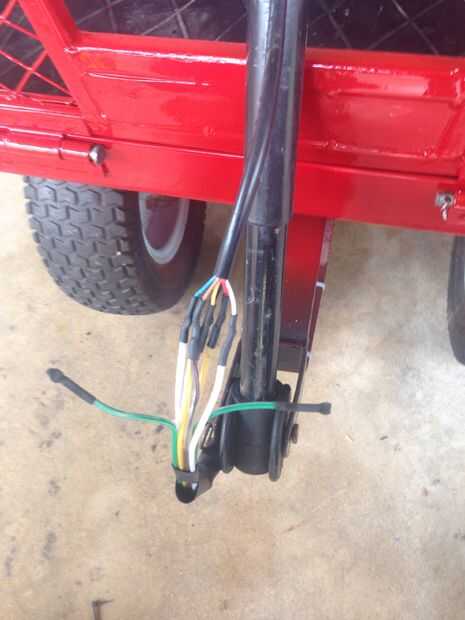

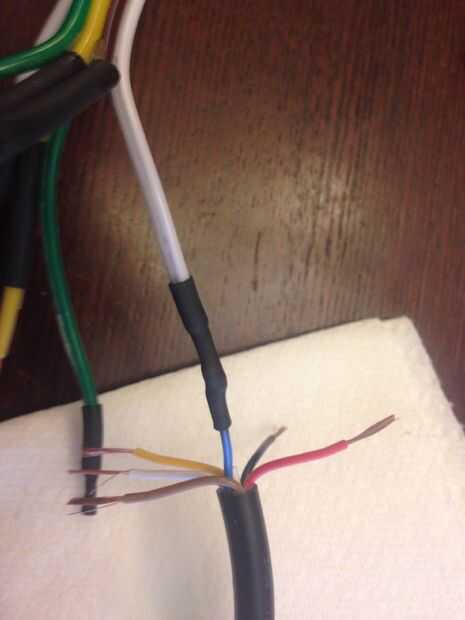

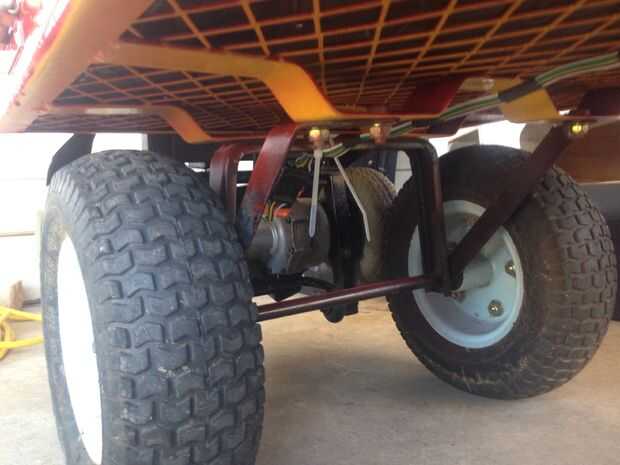

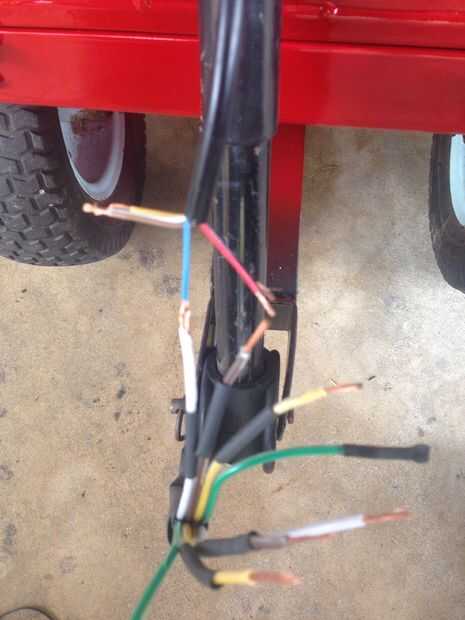

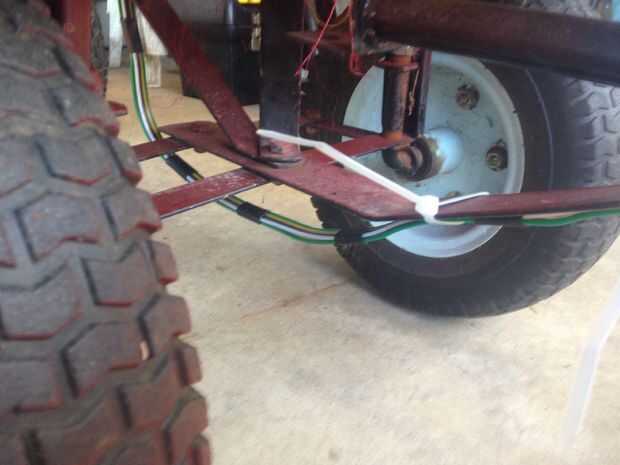

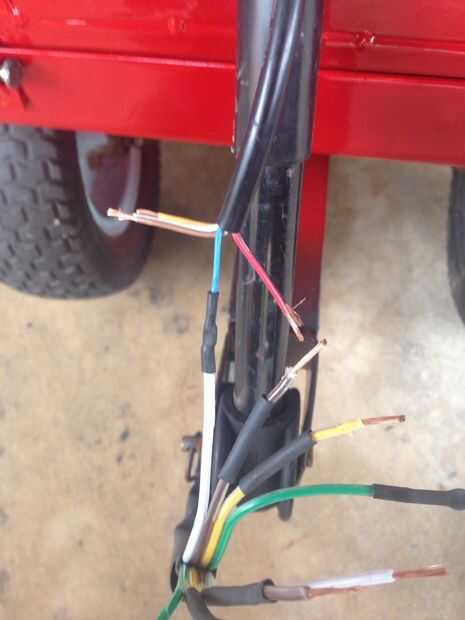

Para soldar los alambres entre sí, simplemente hacer un gancho en ambos cables, enlazarlos y soldadura. Aplicación de flujo de la soldadura a la Unión antes de soldar, facilita el flujo de soldadura pero no es necesaria. Asegúrese de limpiar cualquier residuo de flujo con alcohol, después de soldar. Asegúrese de recortar cualquier exceso de material y suavizar los bordes ásperos, antes de aplicar el encogimiento del calor en los cables más pequeños. Los pedazos grandes de sobre todas sus conexiones de la tubería del encogimiento del calor, y ya está. Entonces utilicé zip lazos para sujetar el arnés a la carreta, y corrí los cables en la parte inferior por el medio del vagón. Asegúrese de dejar un lazo de servicio en las ruedas delanteras y el mango, para permitir suficiente espacio para girar y manejo el carro sin roce con los cables. Entonces soldó el arnés de cableado del acoplado en el extremo cortado de la consola de arnés de cableado, utilizando la misma carta codificada de color.
Costo total $18,95.
