AV Selector de caja (3 / 4 paso)

Paso 3: Ensamble - 2

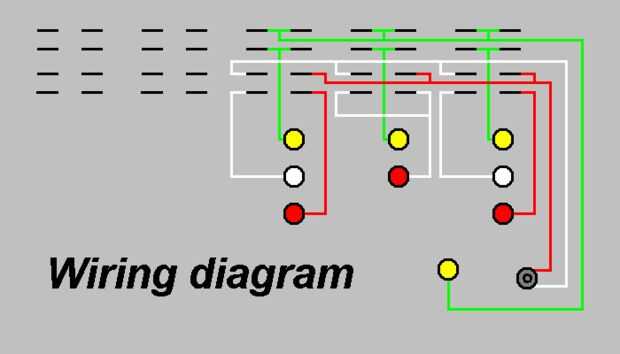

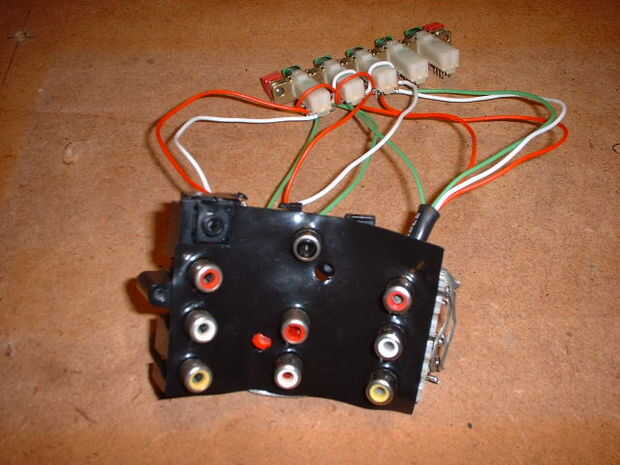

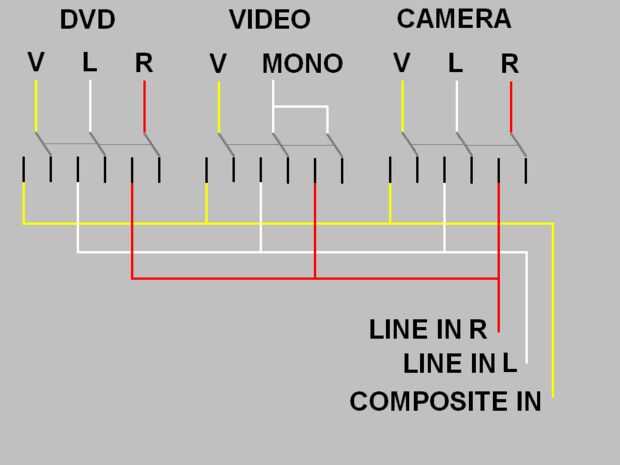

Una vez que había conseguido los agujeros y el diseño, perfora agujeros en una hoja de plástico fuerte para que coincida con los orificios en la lata. Después de haber forzado los conectores de AV a través de estos agujeros estaban detenidos en el lugar correcto para soldar, con un poco de flexibilidad útil. En tan apretado espacio que necesita el cableado bien organizado y no la soldadura lo para arriba dentro de la bandeja. Vea los diagramas para un esquema y diseño de cableado, las conexiones a tierra no aparecen, pero todos los terminales GND fueron conectados con una única longitud de cable trenzado desnudo.

El dispositivo fue probado luego - no quiere meter en la caja y luego descubrir que está defectuoso.

Unos pedacitos de aislamiento fueron agregados con algún pegamento, en caso de que las cosas se movieron en el montaje final.

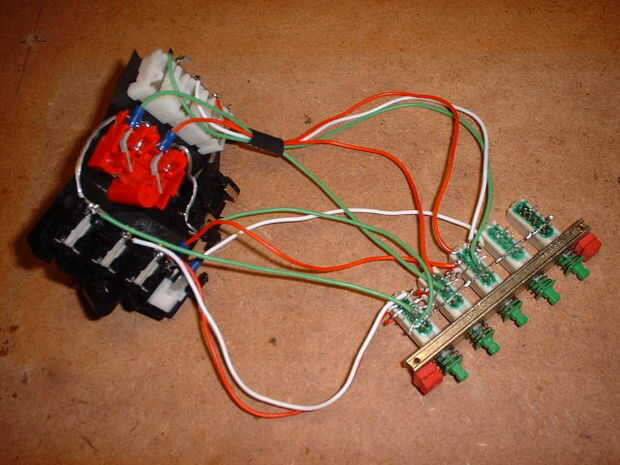

Observe en las imágenes que hay más longitud de cable entre los interruptores y los enchufes que se necesita: esto es para ayudar en el montaje de ambos dentro de la bandeja.

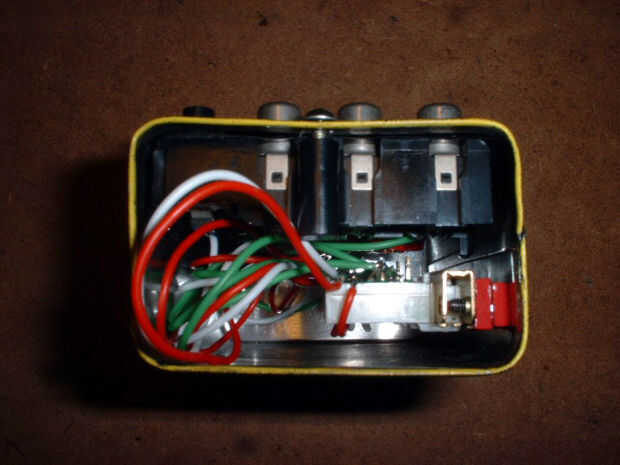

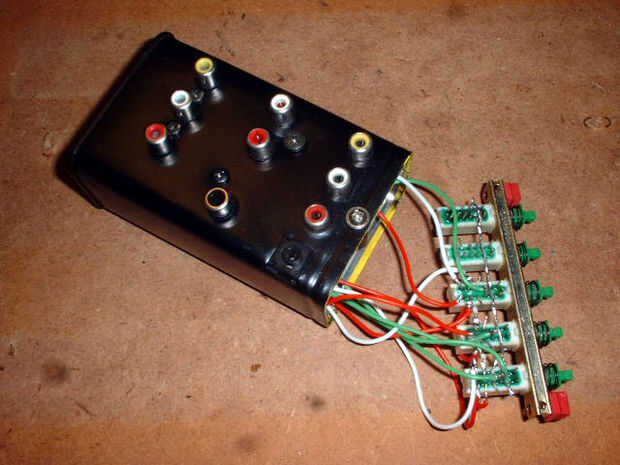

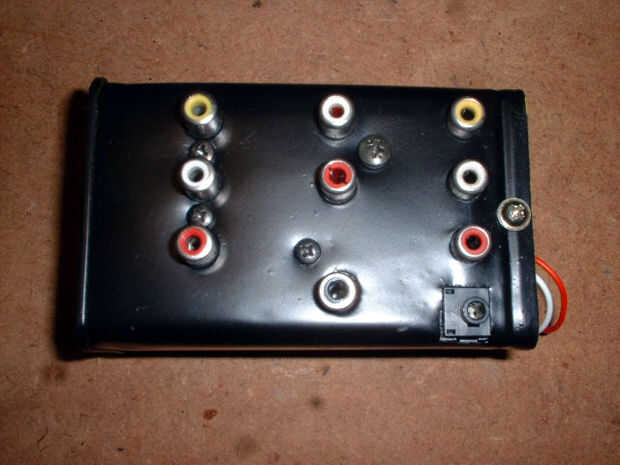

Las tomas fueron montadas en la lata con los tornillos, luego los interruptores. Observe cómo la longitud de alambre me permitió hacerlo.

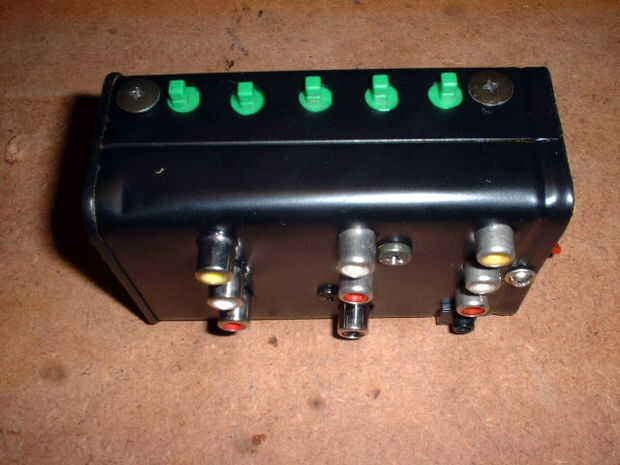

El tornillo más cercano a la tapa amarilla abrazaderas tapa en su lugar.
