Paso 3: cables
Utilizo un montón de cables de diferentes tipos de cables demasiado.
Hay cables que sirven para la estructura del cubo, y cables que sirven para la placa, y los cables que sirven para el sombrero y los cables que sirven para reemplazar una placa de circuito.
Deja comienzo con los cables que utilizas para hacer la aguja. He probado varios tipos de cables para esto. Buswire, o algún tipo de rescate de alambre se usan cubos de LED, pero he encontrado que los alambres de acero endurecidos son los mejores, y son mucho mejores que afianzar el alambre.

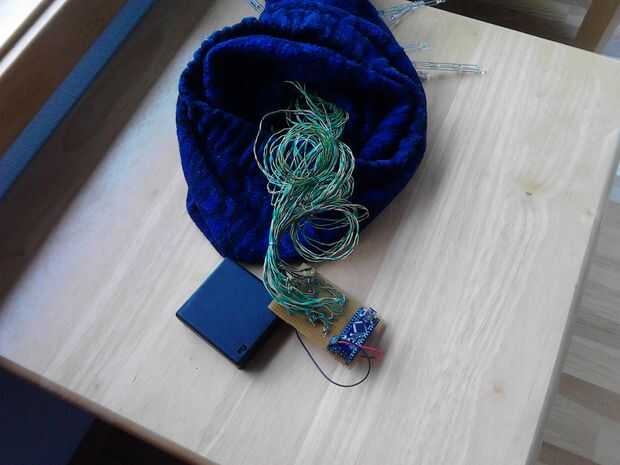

Rescate de alambre requiere enderezarse, hay formas de hacerlo, pero su esfuerzo siempre, y si no tienes demasiado cuidado, fácilmente puede doblar los cables. Los alambres doblados uglyify realmente un cubo encima rápido, cubos como bien rectas y esquinas. Si eres paciente y cuidadoso, puede hacer un cubo con el alambre del achique, creo que el galvanizado es el easiset para la soldadura, pero en última instancia, es la menos atractiva de la época. La tercera imagen muestra la charliehat, tiene 22 calibre galvanizado alambres de acero mantiene las agujas juntos.
Alambres de acero endurecidos iniciar rectos y son difíciles de doblar lo suficiente para doblar. son flexibles y recuperará su forma original cuando se flexiona. Toman la soldadura muy bien, pero dependiendo de donde te puede necesitar el cable, previamente estañado. He encontrado que la música de alambre en los trabajos de tiendas hobby buena, pero puede ser oxidado, puede probar tuyo antes de construir el cubo, o simplemente les lata en 4 pequeños puntos, si tienes alguna duda.

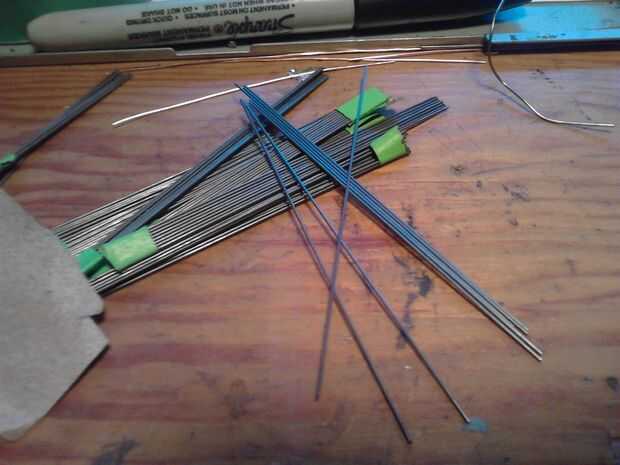

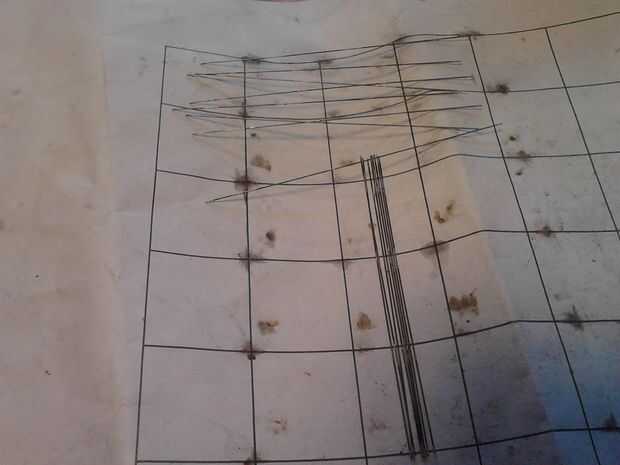

No importa qué cable se utiliza, un alambre rígido buena va a funcionar mejor, y a veces eso significa un alambre más grueso. Ive encontró que calibre de 19-22 es sobre derecho más cubos de LED, si usas alambre del achique, si usas alambre de la música, u otros alambres de acero endurecidos, 0.20mm parece ser sobre derecho. 0.25 funciona, pero es un poco gruesa, 0.15 funciona, pero es un poco delgado y muy delicado. Encontré algunos pines de prueba que son casi del tamaño correcto, y tienen bordes redondeados bien, son en gran medida el ive de cables mira mejor visto. La segunda imagen muestra el alambre de la música de 0,25 mm, esto es lo que parece que después de tomar 8 varillas y cortarlas en 8 secciones. Usé un disco de Sierra de diamante en una dremel para cortar. Los nuevos cables son mucho más agradables, pero esto funcionará. La imagen central muestra estañar el cable de música. Los cables en la foto son el cable de 015 música.
También hay cables utilizados para construir los circuitos entre las espiras y el circuito entre el arduino y el cubo. También hay cables adicionales si haces algo diferente.

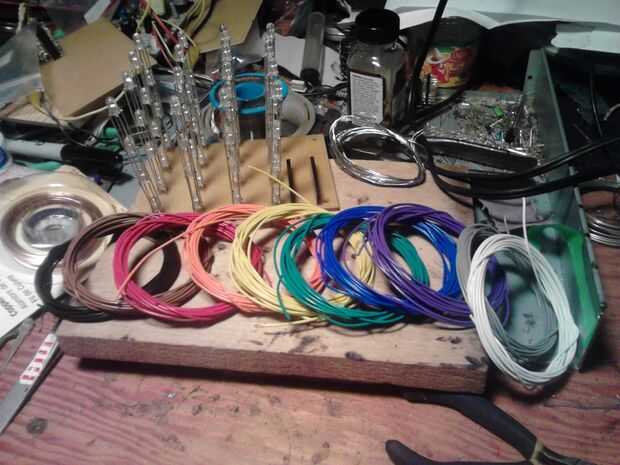

Si construir un cubo en una placa de circuito impreso puede hacer algunos de los cables en el circuito usar alambre desnudo, pero otras veces que quieres aislado de alambre para asegurar la costumbre corta. Los cables que conectan el microcontrolador que probablemente desee aislado demasiado. de hecho podría todo aislado, pero muchas veces es mejor mirar menos aislamiento. A veces un bonito arco iris de color es agradable, como la primera foto de arriba.
Me gusta construir en todos los cubos sin una placa de circuito, solo de soldadura alambres de núcleo sólido rígido. Los primeros 2 juegos de los 4 esquemas de cableado tendrá las agujas en un objeto único cubo. Los 8 cables hacen una matriz que da el cubo de su estabilidad estructural y fina son delicadas, pero trabajan y se ven bien. Más gruesas son más resistentes aunque, por lo que su tipo de un trade off. Me gustaria hacer un circuito en el cable en cada punto de soldadura, es difícil conseguir que el espacio aún, pero con algo de práctica puede hacer agradable incluso lazos en incrementos incluso agradables.

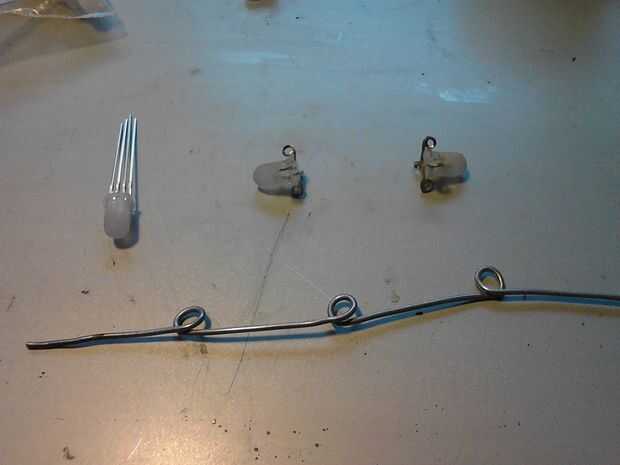

Me gusta usar un alambre más fino para los últimos 2 esquemas de cableado, que son más complejas (Cruz a veces y tiene un montón de curvas. En la última foto, se puede ver el cubo superior no tiene PCB, usa calibre ocho 19 cables para unir el cubo y otro 8 alambres más finos de cobre de calibre 24 para los otros circuitos. El siguiente a la última foto muestra que un 19 calibrador de alambre para hacer bucles en algunos LEDs para otro proyecto de charliecube sin terminar. Que 19 calibre cables fue uno de los primeros intentos en flexión lazos incluso agradables, sin embargo, era todavía útil más adelante.
