Paso 6: El Charliehat

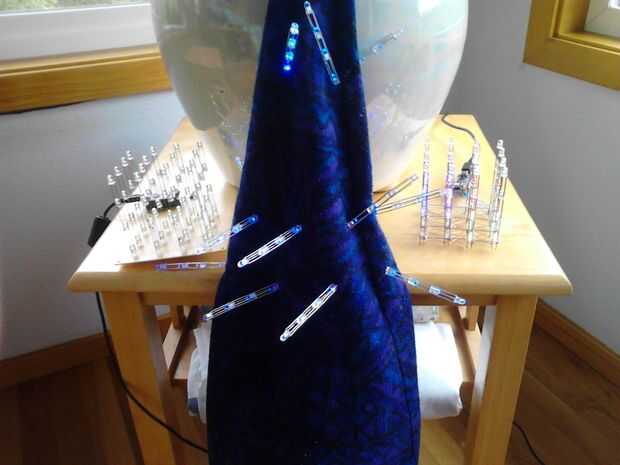

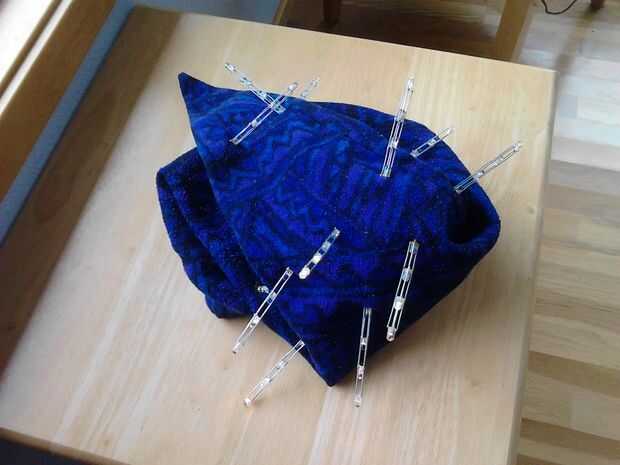

El Charliehat es un charliecube que ha sido modificado para caber en un cónico sombrero. El pasado varias fotos muestran el sombrero, pero muy difícil tomar una buena foto de ella. Tiene las torres de centro 4 en la parte superior, luego alternando outter agujas en los siguientes dos niveles del sombrero. No se asemejan a un cubo en todos.

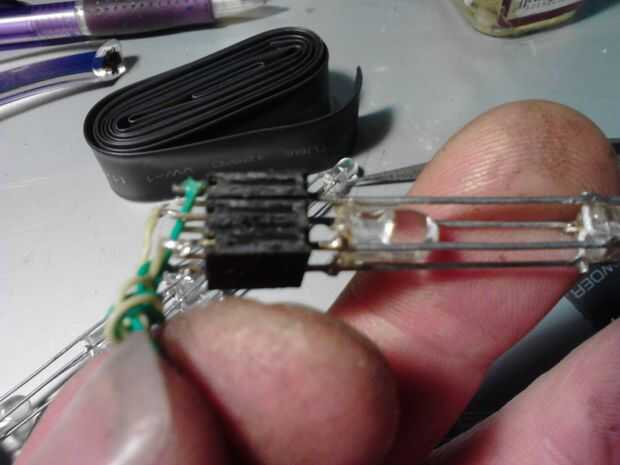

Para hacer el sombrero, tuve que hacer algunas cosas extra. Yo quería los conectores para conectar las agujas en, pero lo único que había era algunos conectores del sip, para usarlos, muchos de ellos! y una matriz de 3 por 3, donde las tomas de 4 esquina ajuste la aguja. Usé algunos pines sip para sostener los racimos de 3 zócalos juntos mientras el pegamento seca este lugar todo bien alineado.

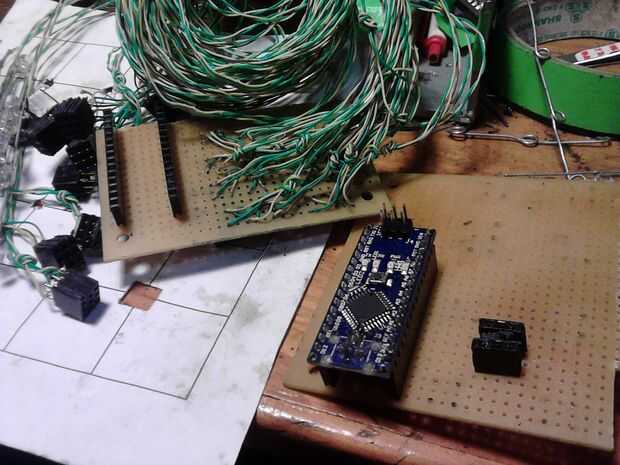

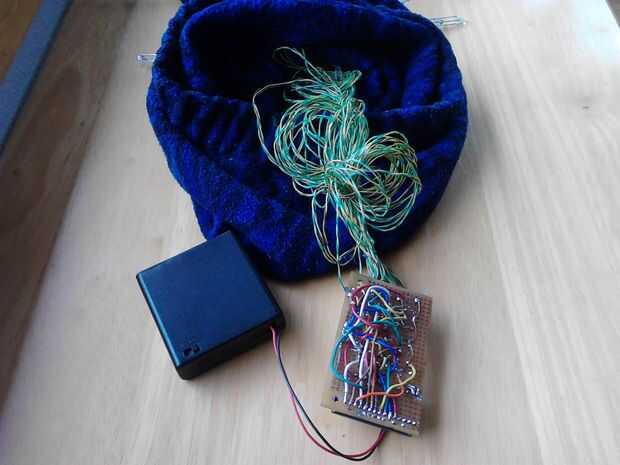

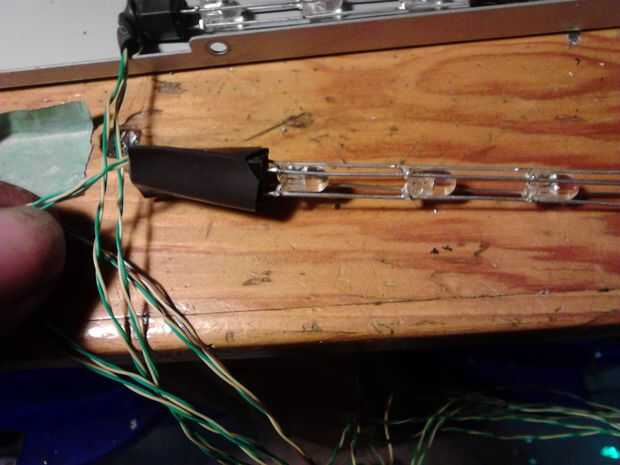

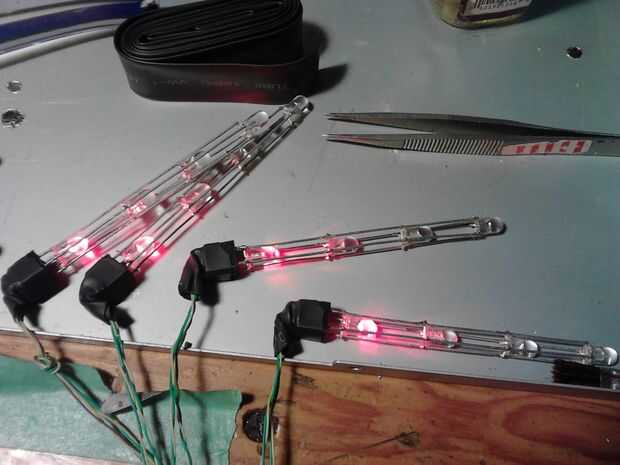

Necesita cables para ir desde el conector a la placa de circuito. Este Consejo llevó a cabo el microcontrolador, un conector de alimentación y necesitaba 64 cables para conectar los conectores. Necesitaba los alambres flexibles por lo que podría moverse libremente en el sombrero como que de los fracasos. Necesitaba muchos de ellos, y ayuda si hay un esquema de color para ayudar a que sane el cableado. Todo lo que encontré en un viejo cable de disco duro IDE. Son hilos muy finos, pero eso es aceptable, hecho un poco resistencia probablemente ayuda a evitar la sobreintensidad de corriente. Había soldado 16 sistemas de 4 cables a la placa de circuito, luego por cable los otros extremos a los conectores. Encontré que los conectores a mano tenían algunos Lime áspera, así que hice algunos lijado y deslizó algunos tubo termocontraíble sobre las conexiones para crear algún alivio de tensión. Recorta la esquina en el encogimiento del calor y utiliza como una marca de registro, para conseguir las agujas de la manera correcta. pero si usted consigue un mal, puede encontrarlo y solucionarlo con algunas pruebas.
Su tipo de difícil, pero incluso en el día, el sombrero de charliecube es brillante. su demasiado brillante para algunos lugares y cambio de los programas para hacer patrones diferentes y glowy o blinky, dim o brillante, rápido, lento. Depende de donde soy que lo usa.
