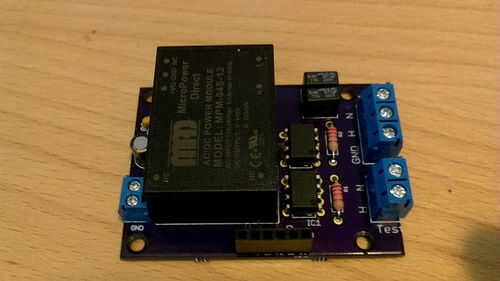

Avanzada fuente de alimentación para OpenEVSE

Avanzada fuente de alimentación de 12V DC para su uso con EVSE abierto.
http://code.Google.com/p/Open-EVSE/

Tienda OpenEVSE

12V DC - 4 vatios
Monitoreo de suelo
L1/120V – detección de L2/240V
Atascado relé de detección

Nivel: básico de soldadura

ADVERTENCIA alta tensión presente!!!!!!

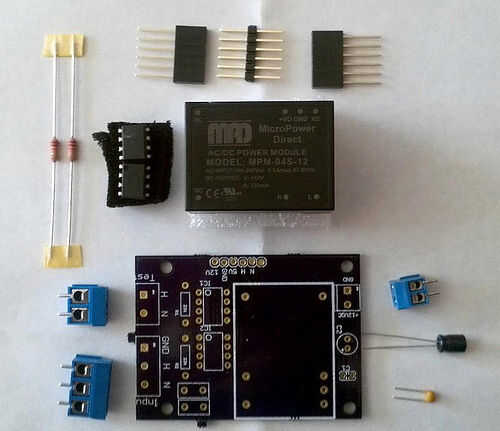

Partes:
1 - abrir tablero de fuente de alimentación EVSE
1 - MPM-04S-12 interruptor modo módulo de alimentación
1 - borne de tornillo de posición de 3,5 mm 2
1 - borne de tornillo de posición de 5, 0 mm 3
1 - borne de tornillo de posición de 5, 0 mm 2
2 - 1A 250V fusibles
1 - 0.1uf condensador de cerámica
1 - condensador electrolítico 47uf
2 – tensión MID400 detectar IC
resistencias 2 – 22k ohmios
2 – 6 pin headers hembra pila
1 – 6 pin headers pila masculino

Etiquetas: J1772, EVSE, OpenEVSE
