Avanzada fuente de alimentación para OpenEVSE (4 / 4 paso)

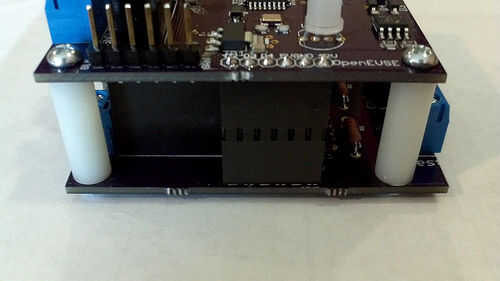

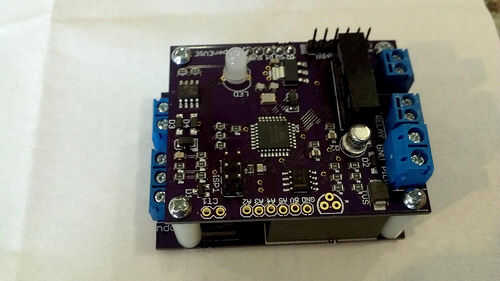

Paso 4: Apilamiento con OpenEVSE

-La cabecera de pila femenino restante la OpenEVSE de la soldadura (con la etiqueta D2 - D3 - D4 - 5V - GND - 12V). Más viejos tableros EVSE abierto sin pin 12V todavía requieren un cable de alimentación externa. Las placas con el pin de 12V son alimentadas a través de la pila.

-Cortar las patillas de la pila masculino a medida.

-Atornille a los espaciadores de 3/4" a la Junta de OpenEVSE con los tornillos de 1/4 (más cortos).

-Use los tornillos más largos de ½" y los espaciadores no conductivos apropiados para montar la pila de la caja o bandeja del recinto. No apriete los tornillos de METAL directamente sobre el tablero inferior sin espaciadores no conductivos, alto voltaje está presente en el tablero inferior.
