Paso 1: diseño
Los planos fueron diseñados en SketchUp.
Se utilizó un modelo 3D existente de un plano de dibujos animados de 3D Warehouse como punto de partida.
Componentes que se reconocen como objetos "sólidos" es muy útil, por lo que el modelo fue totalmente redibujado y luego modificado para adaptarse a un niño y ser capaz de cortar con un cortador láser con una cama de 20 "x 32".

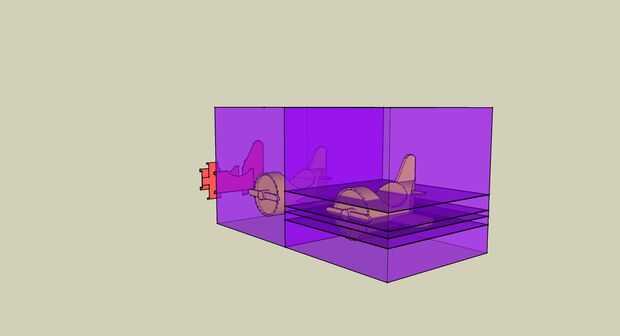

Una vez que estábamos contentos con el modelo modificado, el avión fue copiado tres veces por lo que podría ser disecado en el x, y y z ejes.

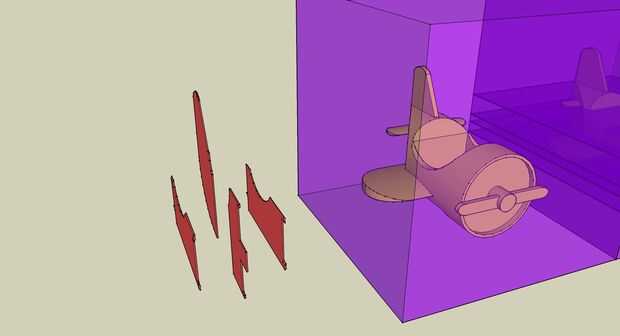

Decidimos utilizar 3/16 rebanadas que trabaja mejor con el cartón que teníamos disponibles. Los cortes se realizaron utilizando las herramientas sólidas de SketchUp, específicamente la herramienta intersect. Elegimos donde hacer las rebanadas basado en lo que parecía bueno y parecía que los mantendría juntos. Intentamos captar los puntos más grandes de la forma.

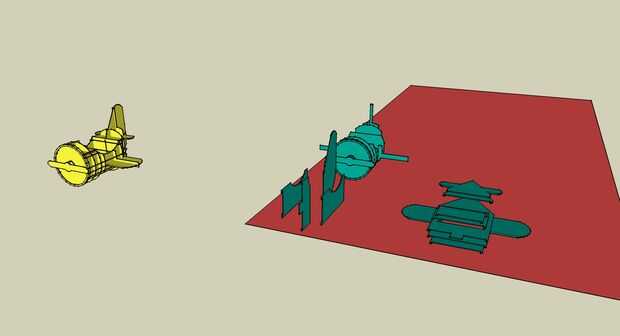

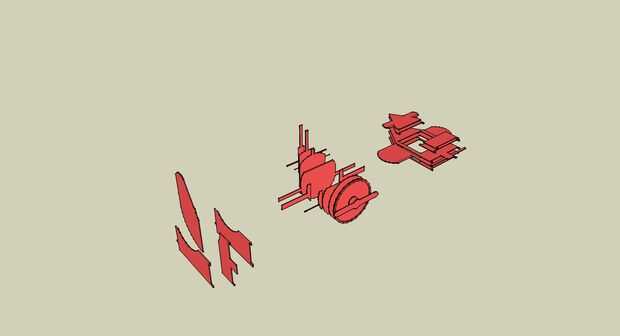

Luego tuvimos 3 modelos que fueron reducidos a láminas 2D. Los 3 modelos se colocan uno encima del otro para ver lo que se vería como y donde se intersectan las hojas.
Habiendo hecho cada rebanada individual su propio componente, copias de cada componente se presenta plana. Los componentes de cada uno fueron editados para alisar los bordes y alinee las cosas muy bien. Ya que fue copiado, los cambios realizados a los componentes se reflejaron en el modelo completo.
La parte más difícil del diseño fue agregando las muescas que requiere averiguar cómo deben ensamblarse las piezas. Las muescas se hicieron dibujando la ranura en una cara de un componente y extrudado para cubrir la cara opuesta.

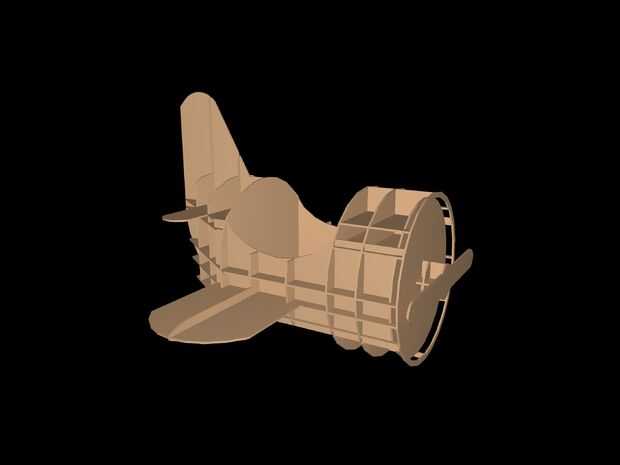

Una vez que las muescas fueron dibujadas hacia fuera, un prototipo de cartulina rápido ayudado a determinar dónde se necesitan muescas adicionales y apoyo.
El diseño fue exportado a DraftSight como formas 2D aplanados. En DraftSight los componentes fueron presentados en hojas de las que cabrían en el cortador del laser (20 "x 32"). Una vez que fueron presentados todos los componentes, las hojas se cortaron al tamaño mínimo requerido. Entonces se suprimieron líneas duplicadas para cualquiera de los componentes que estaba tocando uno con el otro.
