Paso 1: turbina
-Tome su viejo motor y corte con una amoladora o una dremel. Hacer esto con cuidado en las articulaciones, donde el motor está conectado juntos.
-Desmontar los dos lados y retire el estator y los cables.
-Para el rotor de la turbina, usaremos el eje de acero (3 mm), el rotor original del motor una pieza PVC tubería y algunos pequeños trozos de placa de poliestireno (2 mm).
-En primer lugar usted necesita quitar el eje viejo, si es a corto. Supera el nuevo eje en el viejo con un martillo para eliminarlo. Una nueva tendrá su lugar.

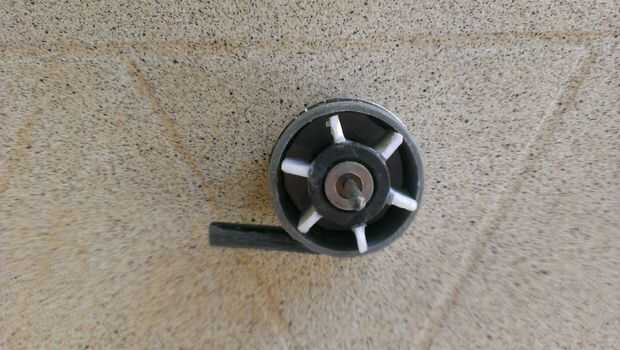

-Encolar los seis rectángulos de poliestireno placa en círculo en el rotor (superglue). Asegúrese de que no toque el tubo de PVC si se alinean. Pero no hace demasiado pequeño, porque los va a través del aire.
-Corte el tubo de PVC un poco más grandes entonces el ancho del rotor (25 mm).
-Taladre un agujero en él bajo un ángulo, por lo que el aire golpeará las hojas casi perpendiculares.
-Perfore otro agujero para la salida, 30 grados del otro agujero (Asegúrese de tomar la dirección correcta)
-Pegar un trozo de tubo de 9 mm a la tubería de PVC, en el agujero. Asegúrese de que cabe lo justo y el aire no puede escapar.

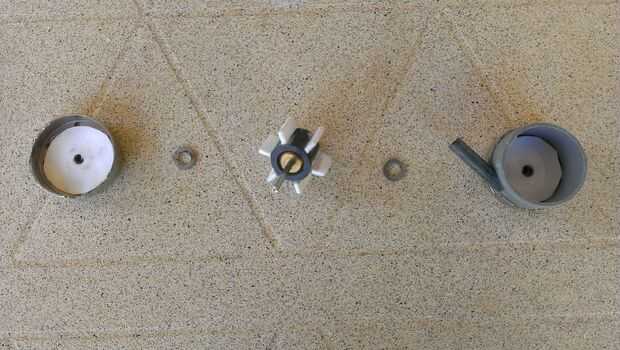

-Tomar dos arandelas y colocarlos alrededor del eje en ambos lados del rotor, por lo que la fricción en los lados es mínima y se limita el movimiento axial de los ejes.
-Pegar un círculo de poliestireno en el interior de ambas tapas (lados del motor) sin aire puede escapar de allí.

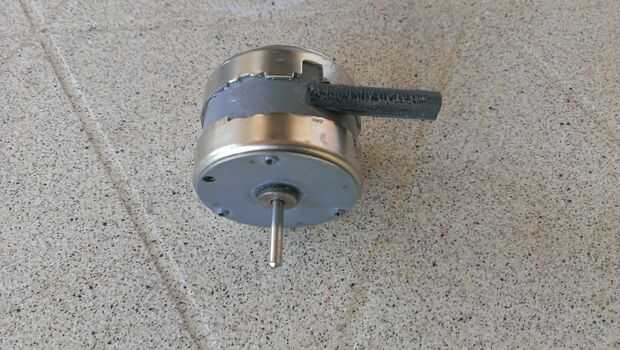

-Colocar ambas tapas con rodamientos en ambos lados de la tubería de PVC con rotor interior. Alinearlos con cuidado para que el rotor tiene menos fricción posible.
-Por último, conecte su proppeller en el eje.
Ahora la turbina está lista, prueba soplando aire en él.
En este breve vídeo he probado mi turbina con un 1, botella de 5L a 5 bar (72,5 psi). Pronto vendrán más videos con 2 botellas.
