Paso 4: La manivela

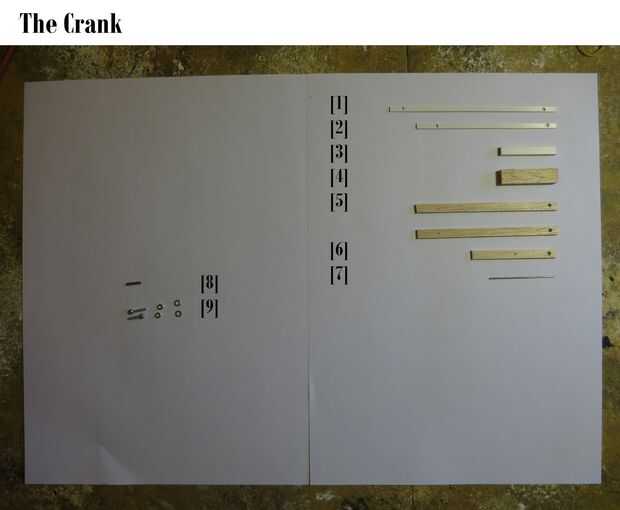

Cuadro 1:
Cortar la varilla de poliestireno en piezas de:
- 12 cm, con un agujero de 2mm a 1cm del extremo. [1] sé que la imagen muestra dos agujeros, pero esto es un error.
- 10 cm, con un agujero de 2mm a 0,5 cm de un extremo y otro de 1,5 cm del otro extremo. [2]
Cortar un trozo de 4cm de poliestireno U-perfil [3]
Cortar un trozo de 4cm de la varilla de balsa de 10x5mm [4]
Cortar la varilla de balsa 5x2mm en:
- 2 piezas de 10 cm, con un agujero de 2mm a 0,5 cm de un extremo y un agujero de 1mm a 1.5cm del otro extremo [5]
- un trozo de 6cm, con un agujero de 2mm a 0,5 cm de un extremo y un agujero de 1mm en el centro. [6]
Cortar una pieza 4.5 cm del alambre [7]
Usted también necesitará un tubo (grano) [8] o a tener que hacer uno, como se explica en un paso precioso y los 2 tornillos con tuercas y arandelas [9]
Consejo: Primero hacer todos los agujeros, antes de pintar las piezas.

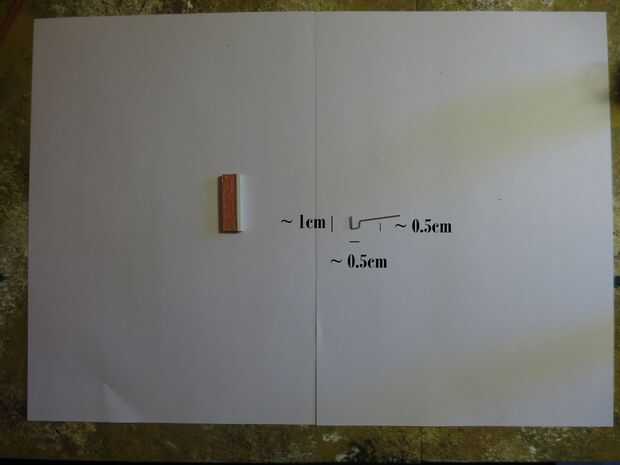

Cuadro 2:
Pegamento de poliestireno U perfil hacia el lado de 5 m m de la varilla de balsa de 4cm. Y doblar el alambre como se muestra en la imagen.

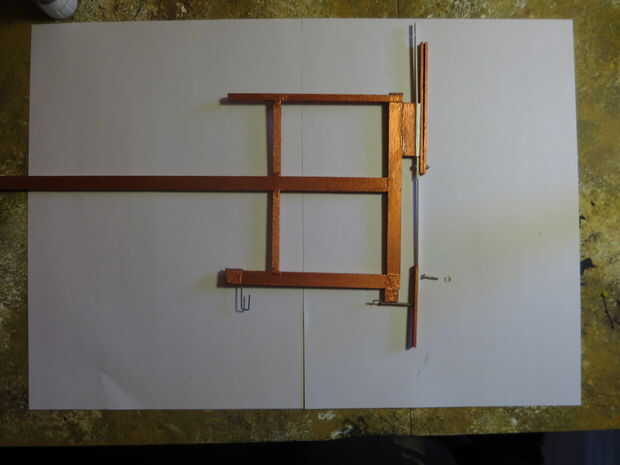

Cuadro 3:
Pegue la pieza de 4cm del paso anterior al cuerpo, como se muestra en la imagen. Poner el cable por el extremo interior del tubo inferior en el cuerpo y poner el tubo en el extremo exterior.
Ahora tienes que ver si, al colocar la varilla de balsa de 6cm en el alambre, el alambre va a venir a través de la barra. Si es así, el cable es demasiado largo y usted tendrá que cortar un trocito de él! Así: El cable no debe ir totalmente a través de la barra! Tenga en cuenta que, entre el segundo tubo y la varilla de balsa, debe existir un espacio de 1-2mm para que no haya demasiada fricción. Si has cortado el cable en la longitud correcta, puede pegar el cable a la varilla. Asegúrese de que pegue la varilla perpendicular al cuerpo.
Tenga cuidado: Tómese su tiempo para pegar correctamente la varilla al cable. Estas dos piezas deben girar como una sola pieza y no por separado!
Recordar imaginar + 15 cm la longitud :)

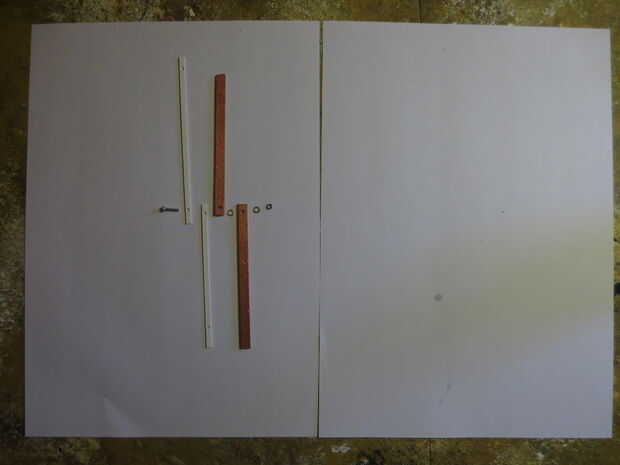

Cuadro 4:
Montar las piezas siguientes en orden en el tornillo: poliestireno de 12cm de barra + varilla de poliestireno de 10cm + varilla de balsa de 10cm + lavadora + varilla de balsa de 10cm + arandela + tuerca.

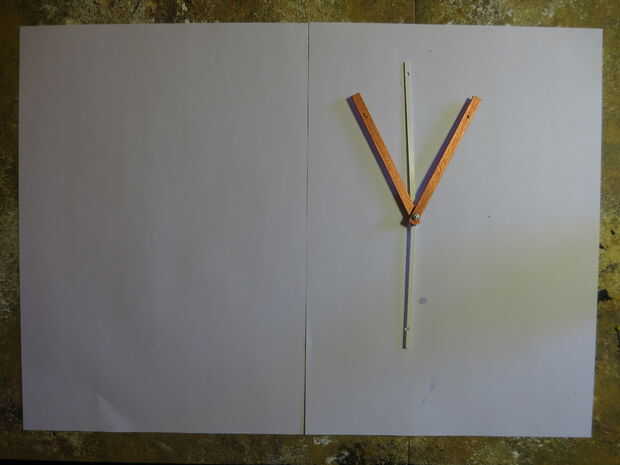

Cuadro 5:
El resultado debería verse como esto.
Cuadro 6:
Deslice la varilla de poliestireno de 12cm a través del perfil en u y Monte la varilla de poliestireno de 10cm de la varilla de balsa de 6cm.
Observe que la secuencia inferior consiste en primero la varilla de balsa, seguida por la barra de poliestireno. Si invertir esto, no gire la manivela.
