Paso 3: piezas impresas 3D

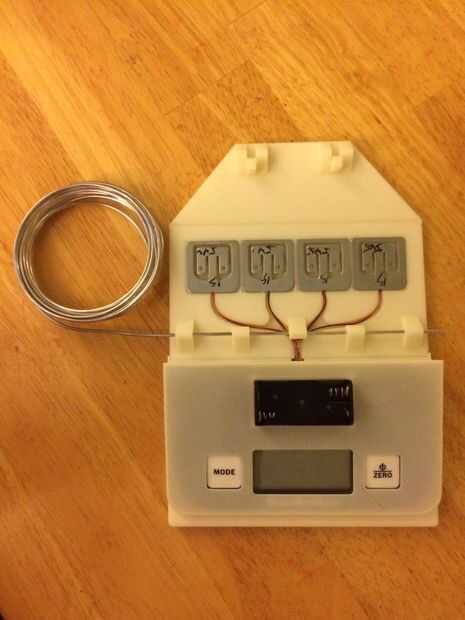

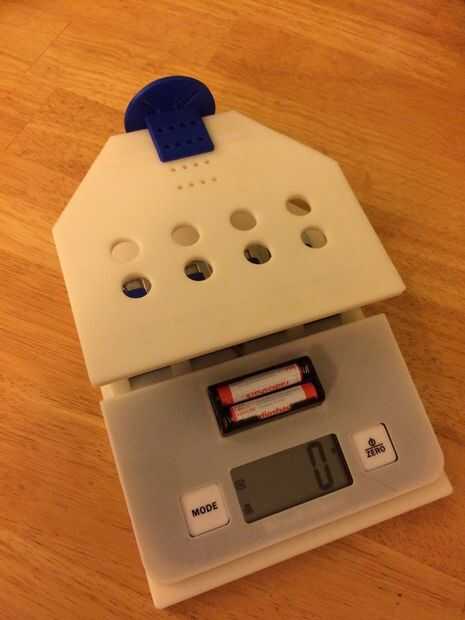

Se adjuntan los archivos STL. Imprimir o pídale a alguien que imprime los archivos adjuntos de 3D para usted. La base está hecha de 3 piezas para hacerlas más imprimible, les pegan cuando termines. La escala se ajusta debajo de la cubierta y encaje en la placa posterior. La fuerza de medición de las placas de ajuste en bolsillos en la sección de centro. Asegúrese de que el adhesivo que cubre el sensor es cara abajo en el bolsillo. Hay un lugar para el sostenedor de batería AAA 2 y pase a través. He comprado 12GA alambre de aluminio de una tienda de artesanía local como el material del perno de bisagra (se muestra en la imagen y se deslizó en su lugar sin las bisagras). Es suave y fácil de alisar. Cuando termine, asegúrese de que las bisagras se mueven suavemente. Si no puede trabajarles hacia adelante y hacia atrás un poco y el aluminio trabajará en recto. Montaje del motor, que se muestra impreso en azul, se monta en el frente de la tabla con tornillos y tuercas.
Como la combinación motor y hélice vuela hacia adelante, tira de la tabla hacia adelante, girar las bisagras traseras (L forma) en la placas de medición de fuerza. (ASEGÚRESE DE QUE USTED FIJE EL SOPORTE DE LA IMPULSO A UNA SUPERFICIE!) La escala muestra la fuerza en gramos o libras Mix en un medidor de vatios, RPM calibre, ir a la ciudad mide los efectos del motor, batería y combinaciones del apoyo. Si eres una escuela, se mezclan en una cámara de vacío y simulan altitud.
