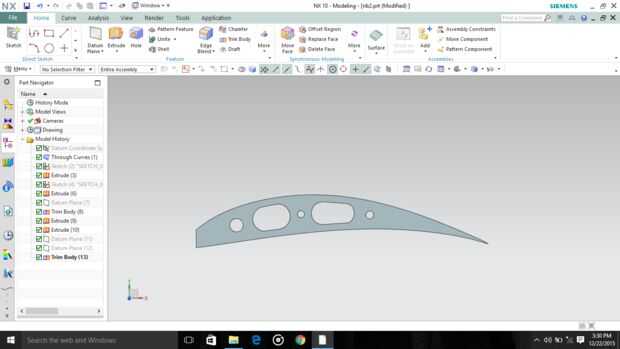

Paso 1: Modelado: selección de la superficie de sustentación y modelado el plano en el software nx9
Para empezar con el plano que necesitaba:
1. tienen un modelo correcto del plano en el que se pueden ejecutar análisis y que puede actuar como una referencia al equipo de fabricación.

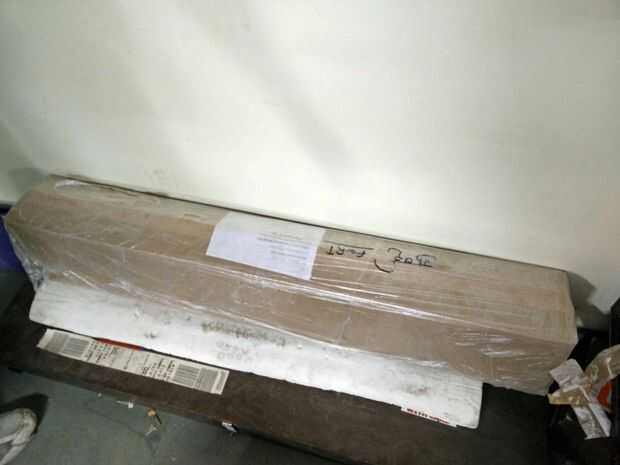

2. adquirir algunos materiales que eran esenciales para el proceso de construcción de modo que ningún momento se pierde después de que la superficie de sustentación es elegido.
He utilizado para la fabricación actual:

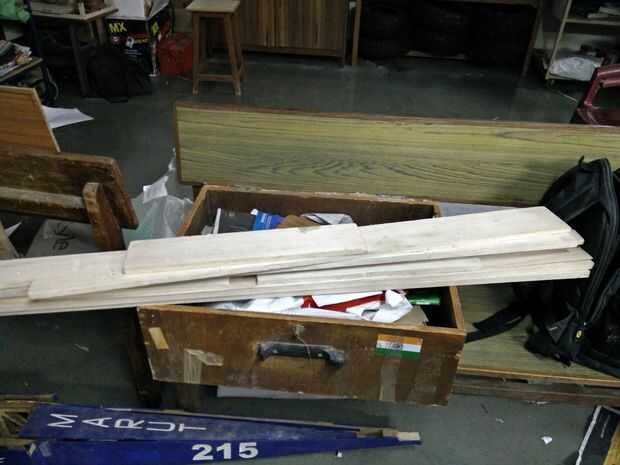

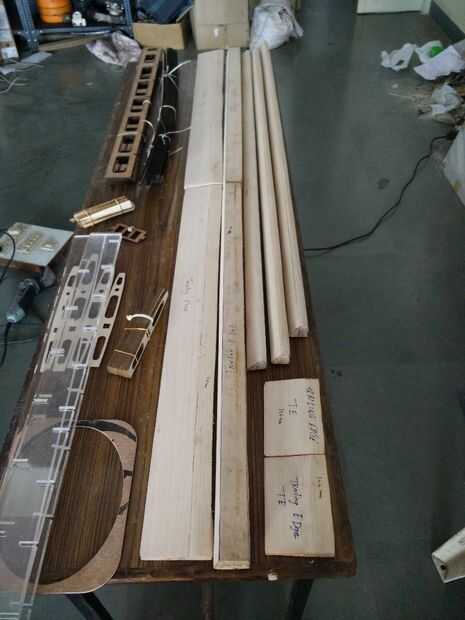

1) madera de balsa de
2) madera de la capa
3) tela de fibra de carbono
4) varilla de fibra de carbono
5) Monokote (para cubrir las costillas)
En el Departamento de electrónica:
1) Arduino UNO
2) MS6507: Módulo de altímetro
3) MPU6050: Módulo IMU
4) Zigbee para la comunicación a la estación de tierra
5) un PCB para facilitar las conexiones y depuración
En el RC real del avión, que controla los movimientos del plano:
1) Servos estándar (usé: Futaba s3003)
2) transmisor Futaba (Futaba T7CA 2.4GHz 7 canales Radio)
3) receptor (OrangeRx Futaba FASST Compatible 8Ch 2.4GHz receptor)
