Aviónica del cohete de sondeo con FPGA (5 / 14 paso)

Paso 5: configuración

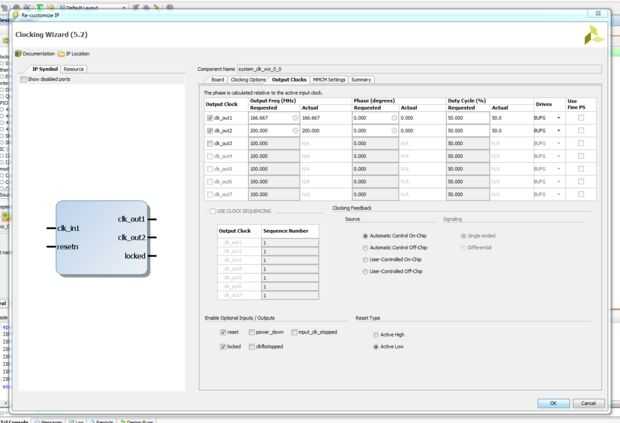

11 - doble a la izquierda, haga clic en el "Asistente de sincronización" y puedes ir "Relojes de salida" y luego configuración será así y haga clic en "Aceptar"

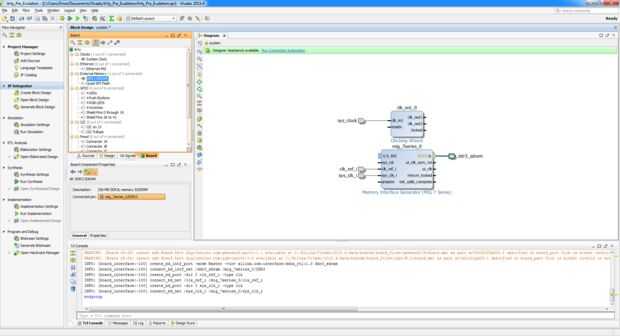

12 - otra vez ir a pestaña de "Tablero" y arrastrar y soltar "DDR3" diagrama.

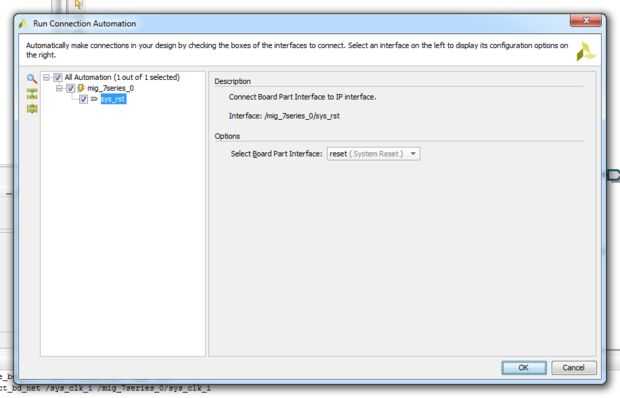

13-Haga clic en "ejecutar conexión automatización"

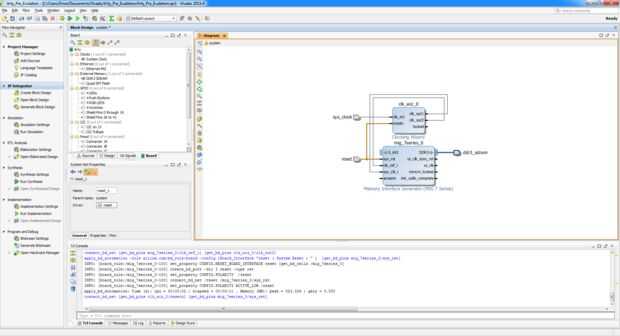

14-eliminar "clk_ref_i" y "sys_clk_i", las conexiones será como ese.

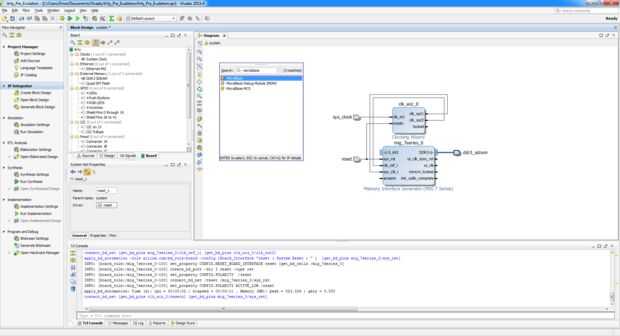

15 - añadir Ip "Microblaze"

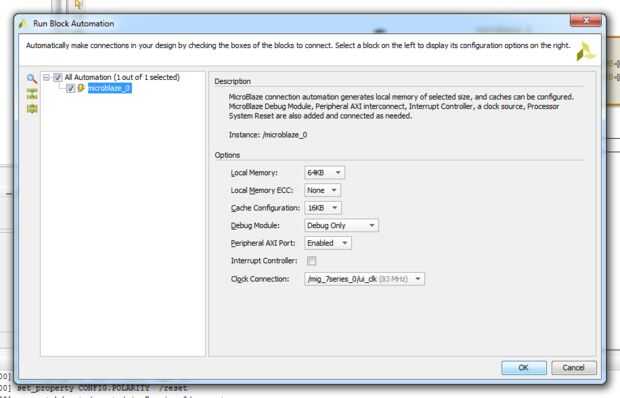

16-do Microblaze ajustes como la

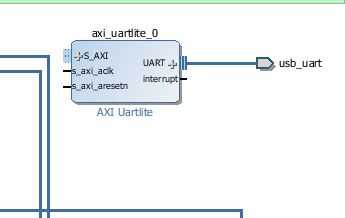

17 - otra vez ir a pestaña de "Tablero" y arrastrar y soltar "USB UART" diagrama.

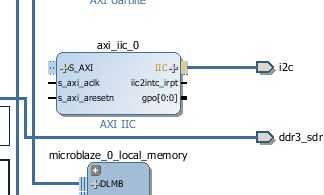

18 - otra vez ir a pestaña de "Tablero" y arrastrar y soltar "I2C en J3" diagrama.

19 - otra vez ir a pestaña de "Tablero" y arrastrar y soltar "I2C Pullups" diagrama.

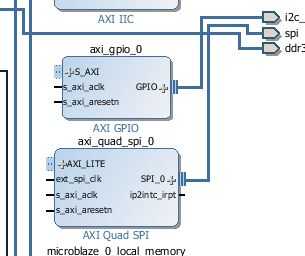

20 - otra vez ir a pestaña de "Tablero" y arrastrar y soltar "SPI conector J6" diagrama.

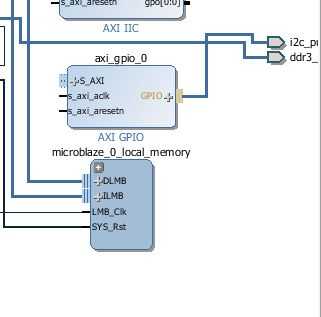

21 - haga clic derecho y agregar Ip "GPIO"
