AVR ISP protoboard encabezado (1 / 5 paso)

Paso 1: Materiales requeridos

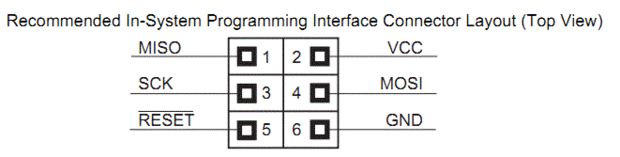

El programador AVR estándar viene con un pin 10 o un conector de 6 pines; muchos tienen ambos. Prefiero la versión de 6 pines porque es más compacto, pero todavía puede seguir esta guía para crear una versión de 10 pin como se utilizan las conexiones correctas.

Lo que te tienes
AVR ISP programador - no es exactamente necesario, pero ¿por qué estaría usted haciendo esto?
Fila de pernos rompibles encabezado - necesitarás 12 pines del cabezal de 6 pines, 20 pins para el jefe del 10 pin.
Alicates de punta delgada - útiles para romper los pernos de cabecera aparte
Soldadura de hierro
Pegamento
Rojo y negro marcador (opcional)
