AVR ISP protoboard encabezado (5 / 5 paso)

Paso 5:

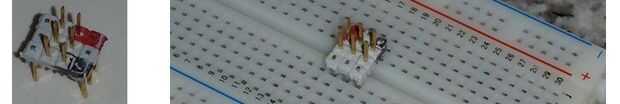

Finalmente, las secciones deben ser pegamento juntos. Lo único que importa aquí es que las clavijas de color en el lugar correcto. Se refieren a la imagen en el paso 1 para la cabecera de 6 pines. En lugar de mantener el encabezado para secar, puede ser insertado en un protoboard para que mantiene la forma apropiada, asegúrese de no pegar realmente la cabecera de la protoboard!

Ahora, tienes un encabezado simple para conectar el programador a su chip AVR que debe encajar perfectamente en el espacio de centro de un protoboard estándar!

He hecho de algunos de éstos para su uso con múltiples dispositivos. Ahora, solo tengo que ver los pins de ISP correcto en el chip una vez. Las esquinas de color también hacen muy fácil de averiguar de que manera el programación cable debería ser conectado. Puede ayudar a una esquina del programador del color rojo al estar alineado con la esquina roja de la cabecera del ISP, pero esto puede ser difícil ya que la mayoría de las terminaciones de cable es de color negra.
