AVR LCD distintivo (7 / 12 paso)

Paso 7: La soldadura

Ahora que se todos se perfora, colocar los componentes.  Asegúrese de orientar correctamente los condensadores si es necesario (yo usé electrolíticos, que son polarizados).  Recuerde - rayas parecen menos personajes - raya a la tierra.  Asegúrese de que el diodo es la manera correcta - banda de entrada de voltaje positivo.  Pensar raya como una pequeña pared para electricidad - no quieres viniendo desde el lado de la raya es en.  El 7805 se orienta con el disipador de calor placa contra el tablero y si usted lo mira con los pines mirando hacia usted, el pin izquierdo es VIN es GND y el derecho es VOUT.  Ver la ficha técnica para más descripciones.  Terminó con 5.06V DC muy constante medido en mi ATtiny VIN de una batería de 9V y al cabo.

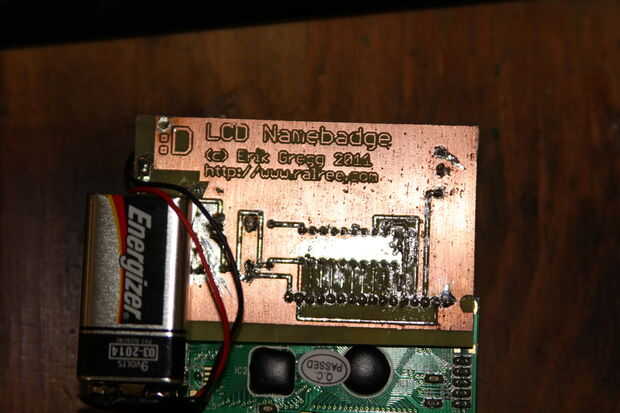

Mi ataque no salió como quería en este uno, así que estaba luchando para asegurarse de que mis conexiones eran estañados y totalmente conectados a unos de otros.  Un trabajo de etch puede hacer o romper un proyecto.
