AVR Transistor Tester (2 / 8 paso)

Paso 2: Componentes pasivos

Ahora vamos a ensuciarse las manos.

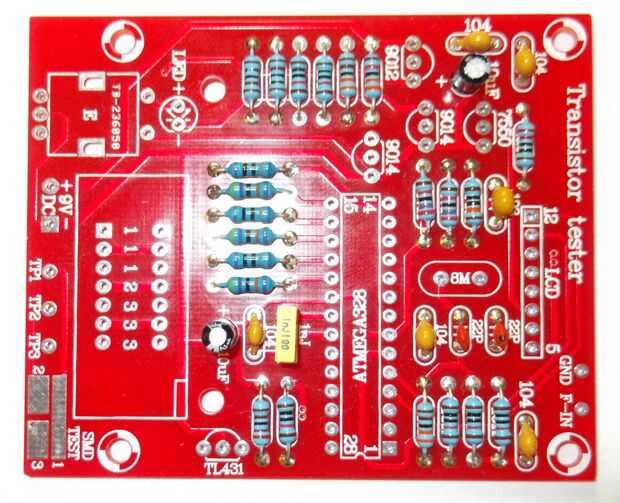

Componentes pasivos son fáciles de identificar en el PWB. Pero debemos ser cuidadosos de marcas:

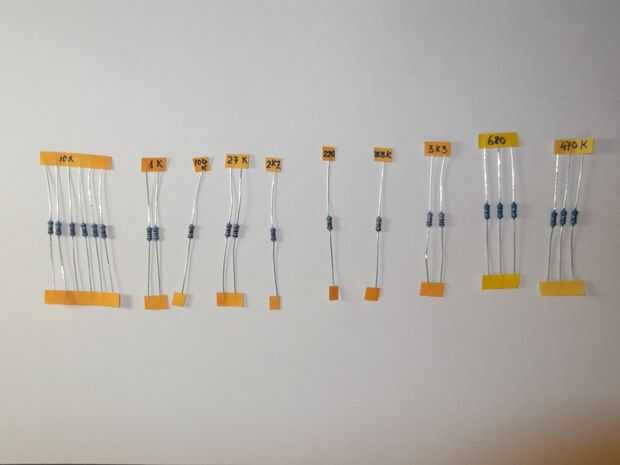

Es fácil cometer errores con estas resistencias codificadas por colores. Por lo que es mejor para identificar cada resistencia con un multímetro/ohmiómetro.

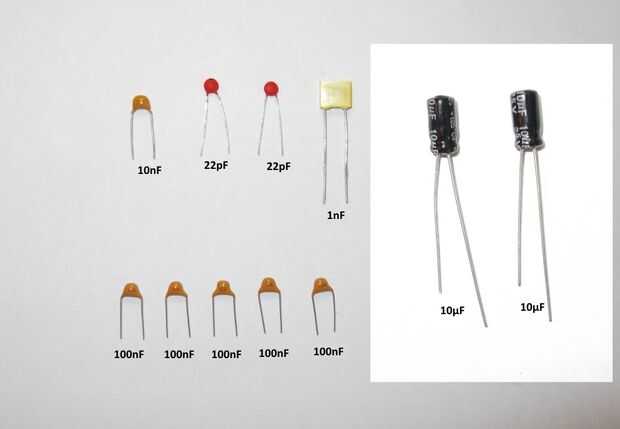

Condensadores también son fáciles de identificar, pero para algunos condensadores de valores no se imprimen directamente (aunque las marcas PCB corresponde exactamente con las marcas de componentes):

  • 100N F se marcan 104 (10 x 10000 pF = 100.000 pF)
  • 10nF marcados 103 (pF 10 x 1000 = 10.000 pF)
  • 1nF son marcados 1nJ (J significa tolerance± 5%)
