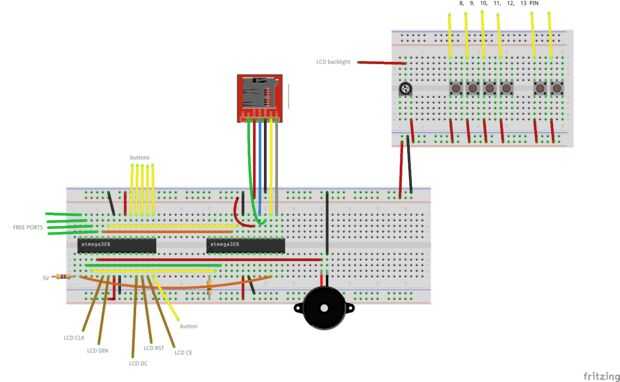

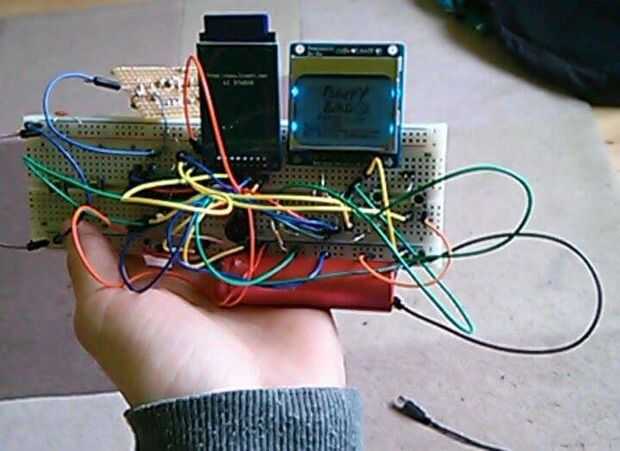

Paso 2: conexión:
Botones están conectados mediante "Tire hacia arriba de la resistencia" por lo que no necesitamos externos.
CPU principal:
- pin 0 - pin 1 SDLoader
- Pin 1 - pin 0 SDLoader
- Pin 2 - zumbador
- PIN 3 - CLK LCD
- Pin 4 - DIN LCD
- pin 5 - LCD DC
- PIN 6 - primero de LCD
- PIN 7 - LCD CE
- Pin 8 - botón A
- PIN 9 - Botón B
- PIN 10 - botón
- PIN 11 - botón de abajo
- pin 12 - botón derecho
- PIN 13 - botón izquierdo
- PIN A4 - pin A4 SDLoader
- PIN A5 - pin A5 SDLoader
- RESET - pin 6 SDLoader y 470 resistencia a 5v
- Y cristal de 16Mhz!
Pernos: A0, A1, A2, A3 son libres (puede utilizar para módulos externos).
SDLoader CPU:
- pin 0 - pin CPU principal 1
- Pin 1 - pin 0 principal CPU
- PIN 6 - reajuste principal CPU
- PIN 10 - CS de SD
- PIN 11 - MOSI SD
- pin 12 - MISO de SD
- PIN 13 - SCK SD
- Y cristal de 16Mhz!
- RESET - 470 resistencia a 5v
LCD:
Pin de luz de fondo por el potenciómetro a 5v.
Zumbador:
A través del interruptor dip 2 principal contactos.
Opcional: por led RX o TX si quieres escuchar arrancar ;)
