Paso 2: Soldar tú mismo y partes - no-polarizado

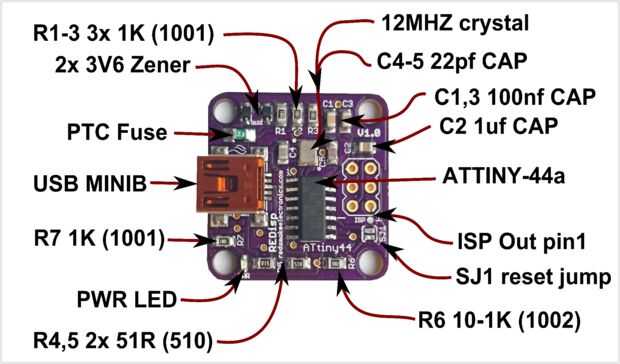

Las piezas están disponibles de varios distribuidores, aquí son lo que uso de farnell (algunos son un poco diferentes pero equivalen)-
- Lo Attiny - ATMEL ATTINY44A-SSU
- Cristal de 12 MHz - ABM8-12.000 MHZ-B2-T
- El fusible de 500Ma - MC36206 (hold 200Ma)
- MINI USB - 10033526-N3212MLF
- 3.6V zener diodos - BZX384-C3V6
- Resistencia de 1K - MCWR08X1001FTL
- Resistencia de 10K - MCWR08X1002FTL
- Resistencia 50R - RC0603FR-0751RL (51R)
- Condensador de 22PF - GRM2165C1H220JZ01D
- Condensador de 100NF - GRM21BR71E104KA01L
- Condensador de 1UF - GRM219R61H105KA73D
LED es arbitrario así elegir lo que usted tiene
Para el PCB uno puede pedirse directamente de OSHpark aquí, o usted puede grabar su propio usando el esquema.

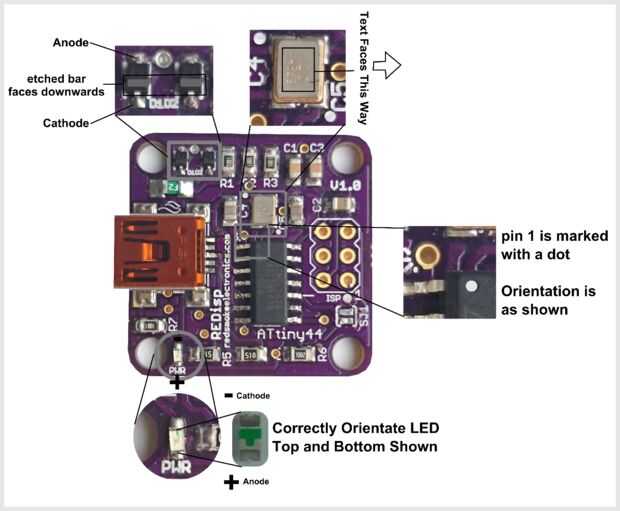

Las resistencias (R1-7), condensadores (C1-5), fusible y USB son no polarizados y puede ser soldado en a mano, aunque yo recomendaría una reanudación de la pistola de calor para el USB - los pins son inaccesibles con un hierro.
USB
El USB tiene dos pernos de plástico pequeño que se sientan en los agujeros perforados en la placa para la alineación perfecta, en la casa utilizo pasta de soldadura pero estañado 5 cojines, añadiendo algún flujo y utilizando una heatgun a los pines usb deberían funcionar bien.
Resistencias/condensadores/fusible
El botón en cada resistor que es la más cercana a su mano de hierro de la lata, agregar flujo Coloque la resistencia correcta sobre las almohadillas de presión y reordenando el pad estañado y soldadura del otro lado. Yo realmente como este tutorial por itsInOurKernel como un ejemplo - le echa un vistazo!
