Paso 4: Configurar el dispositivo
Recuerdas el SJ1 puente conexión ISP de salida línea de reset para el reset propio de ATTinies en vez de su GPIO. Cuando está cerrado el puente le permitirá programar el ATTiny a bordo en la salida del ISP, y para un uso normal debe ser abierta en caso contrario que el ATTiny intentará programar a sí mismo y darle algunos diversión errores.
Si compraste esta tarjeta o en partes el chip Ya programado y probado así pasar al siguiente paso para utilizar el dispositivo. Si se compraron las piezas y el chip por separado y construyen desde cero, siga los pasos para programar el ATTiny. David A. Mellis escribió una muy fácil makefile de línea de comandos para programar y fusible fijar el chip, he empaquetado junto con una versión sólida de AVRdude 6.0.1 para permitir una instalación súper fácil y está disponible aquí.

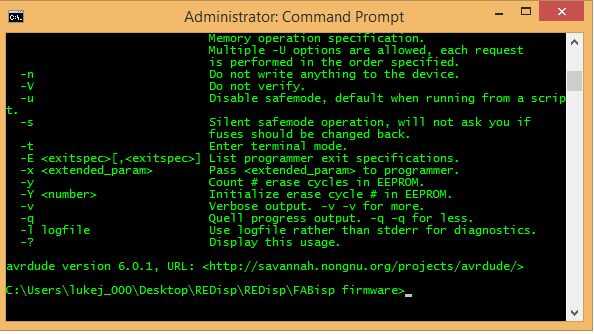

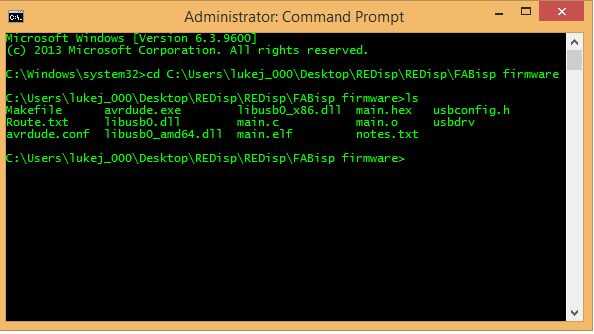

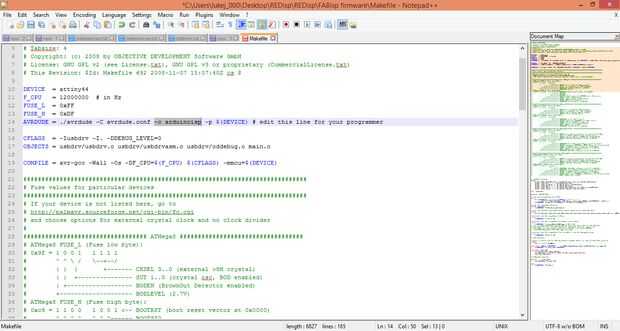

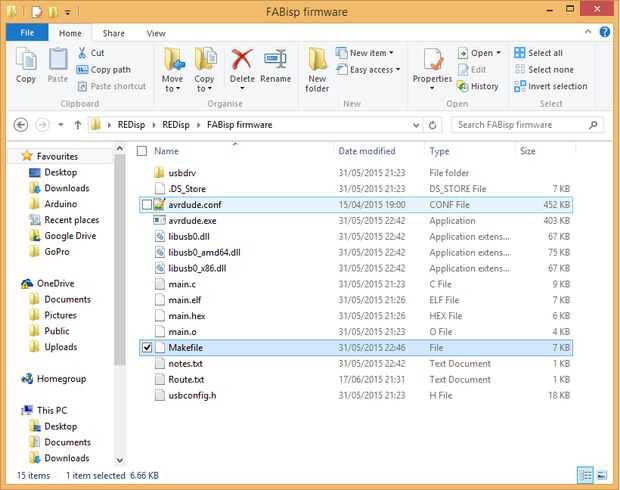

Para poder utilizar el sistema primero descargar la carpeta Fabisp Firmware archivo de arriba y asegurarse de que está todo en una carpeta como se muestra en las fotos. Dentro de la carpeta abrir el fichero MakeFile (utilicé notepad ++) y cambiar el programador al que va a utilizar como se muestra arriba (nombre de AVRdude). Utilizando la interfaz de línea de comando solicitada (CMD etc) vaya a la carpeta y primera ejecución "avrdude" para comprobar su funcionamiento correcto, asegurándose de que la Junta es listo y conectado vía el programador y eso SJ1 está cerrado, tipo "hacer programa" y ver la magia sucede durante 20 segundos. Primero escribirá el código y luego establecerá los fusibles. Programación hecho! Desconecte Quite SJ1 ahora para evitar una cabeza larga rayado momento tratando de averiguar cómo el ISP te da errores de programación sí mismo...
Conecte su ISP y si nada explota, pasemos al siguiente paso! Yo recomendaría solo tocar las partes comprobar nada está caliente y en corto especialmente los diodos (si VCC cortos a uno de los pines de datos consigue muy caliente muy rápido).
