Paso 4: Componentes eléctricos

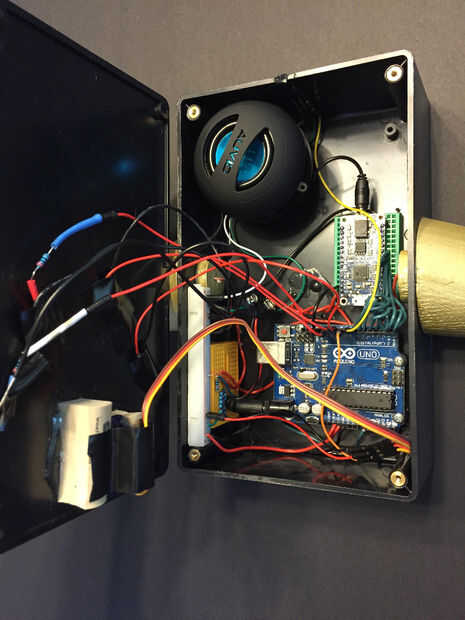

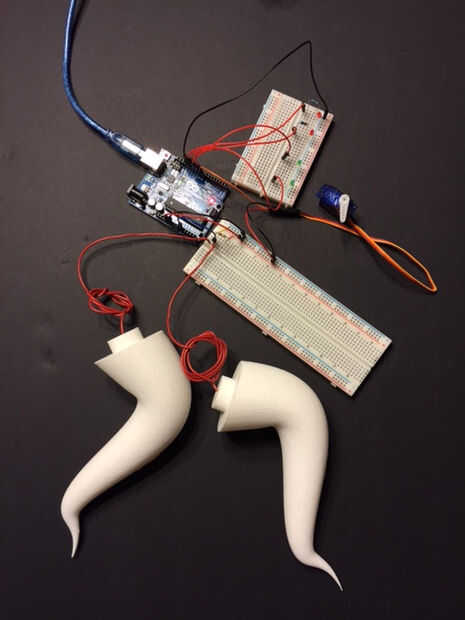

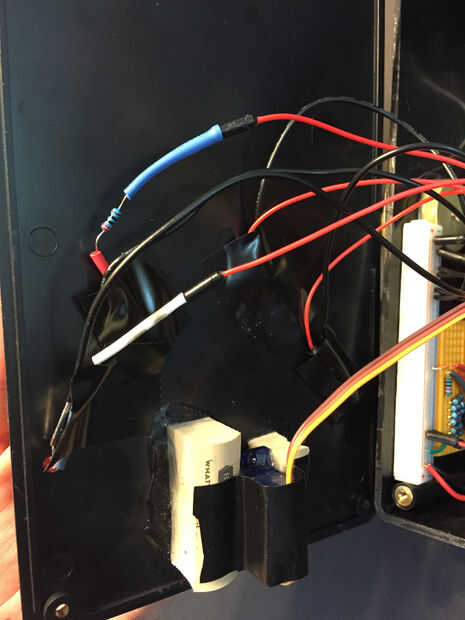

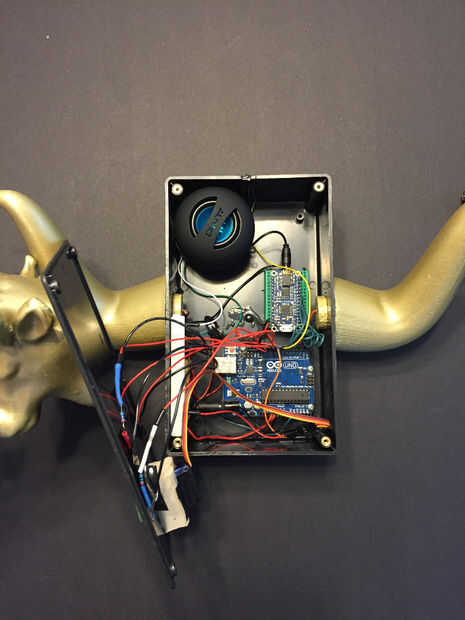

Como se puede ver en uno de los cuadros, construí mi sistema eléctrico a partir de un componente y no se movió hasta que estaba satisfecho con mis resultados. Al principio del curso que, me esforcé por entender los componentes electrónicos en mi diseño, pero yo mismo enseñé las aplicaciones necesarias para mi proyecto (con un poco de ayuda depuración cuando nada parecía funcionar).

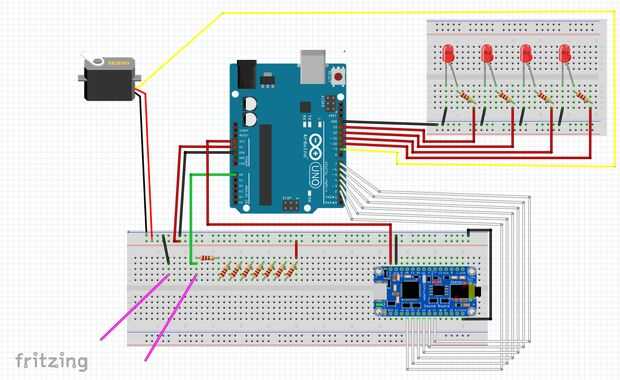

Como se puede ver por el diagrama de Fritzing, los cuernos (que se unen a los cables fucsias) son parte de un divisor de voltaje resistor. He usado resistencias de 8-10K ohm con el fin de proporcionar una gama más amplia de lecturas de voltaje de arduino (A0 cable de pin, verde).
Los 4 LED es impulsado por los pines de arduino individuales con resistencias de 220 ohmios. También, dos del rojo que fueron de LED verde (la extrema derecha dos en el diagrama de Fritzing) pero el programa fritzing ni todo internet tenía LED verde parte de archivos. Mis disculpas pero si encuentras uno por favor hágamelo saber.
El motor servo es el más fácil de conectar. Un cable va a un pin del arduino, otro cable va a la regleta, y el último cable va a masa. Bastante simple.
Al principio, la Junta de FX de sonido fue algo ardua para funcionar. Al final, la tarjeta de sonido FX funciona según lo previsto después de algún tiempo jugando con las piezas y el programa. Cada pin en la placa FX que utilicé fueron asociados a un pin del arduino individuales. Aunque había utilizado 6 pernos de FX de sonido, pude poner muchos clips de sonido por pin. Para más detallada información sobre el gran tablero ir a adafruit.com o
