Paso 3: montaje
Antes de cortar sus partes asegúrese de que tener las dimensiones correctas. El diseño se significa para mi máquina y los diodos láser especificados en el paso de materiales. La punta de mi máquina es 29 mm D.E. y el diodo de laser que utiliza 6 m m O.D. Si su máquina y diodos entra estas medidas que los archivos DXF funciona bien. En caso contrario necesita hacer ajustes para adaptarse a sus necesidades.

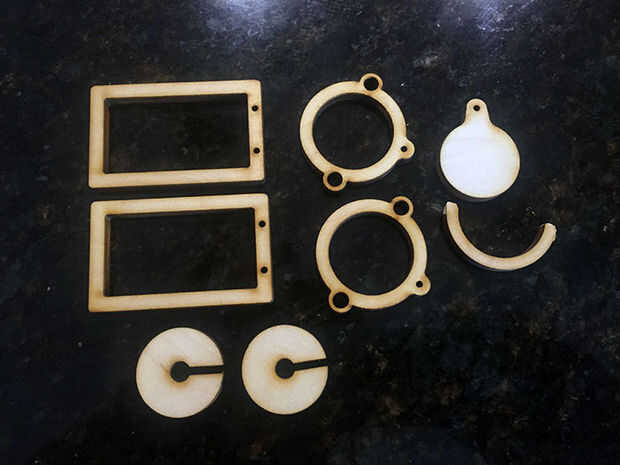

Una vez que cortes las piezas, tienes un puñado de rectángulos y círculos.
Comience por pegar los círculos huecos grandes. Van sobre la punta de su láser. Al pegar las piezas es imprescindible que todo se alinea perfectamente. Si sus piezas caigan fuera de línea, su titular láser resultante será torcida. Asegúrese de limpiar cualquier exceso de pegamento, sobre todo en el interior del círculo.
El siguiente es unir dos piezas de soporte de diodo. Estas son las piezas con el círculo en el medio y la ranura cortar hacia el lado.
El último paso es añadir la pieza. Si usted está construyendo la versión de tapa, esta pieza va entre el titular del diodo y las grandes piezas huecas. Si elegiste la versión flip, este pegamento en el soporte de diodo y atorníllela a las piezas grandes del hueco. Además la versión flip tenía una parada de tirón que debe pegar a las piezas huecas grandes así.
Si tienes pegamento en cualquier lugar, o la tapa no encaja sobre el láser, puede utilizar el papel de lija para hacer las cosas bien.
