Paso 2: Montar la Junta
Debe ser cómodo para soldar componentes de montaje superficial. Hay muchos tutoriales en internet, si no lo ha hecho antes. Son de las partes más difíciles para soldar el chip de boost y el microcontrolador; Ver técnicas de "arrastre de soldadura". Usted quiere alguna trenza de cobre además de su soldador y soldadura.
La Junta no tiene etiquetas de componente en la serigrafía, por lo que debe consultar el archivo de brd Eagle para la colocación.
Al colocar los LEDs, ignorar la "pata corta" y alinee el lado plano con las marcas de colocación en la pantalla de seda. Me he encontrado en LEDs con la pata corta en el lado "equivocado".
Puede soldar los cables de la batería directamente a la Junta, pero le recomiendo que use par de cabeceras de hombres y mujeres permite conexiones fáciles y proporcionar cierto alivio de tensión. Uno de ellos debe ser ángulo recto, para que el poder conduce que sale al lado en lugar de recto para arriba.

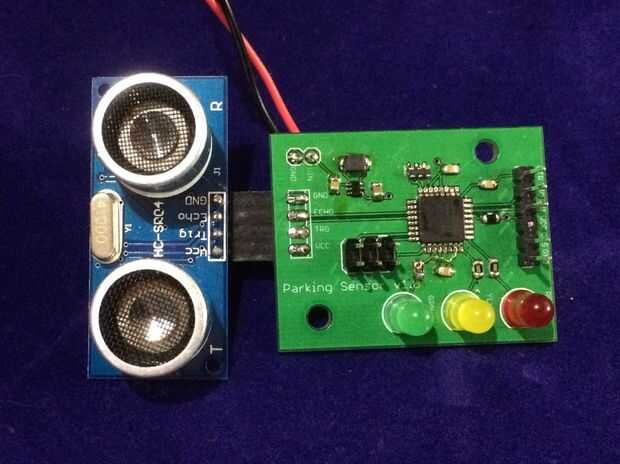

(La foto de arriba es un prototipo temprano, falta una subida en el sensor, el MOSFET para apagar el sensor cuando no van y un cable de parche).
