Ayuda sobre controlador de 3 ejes paso a paso

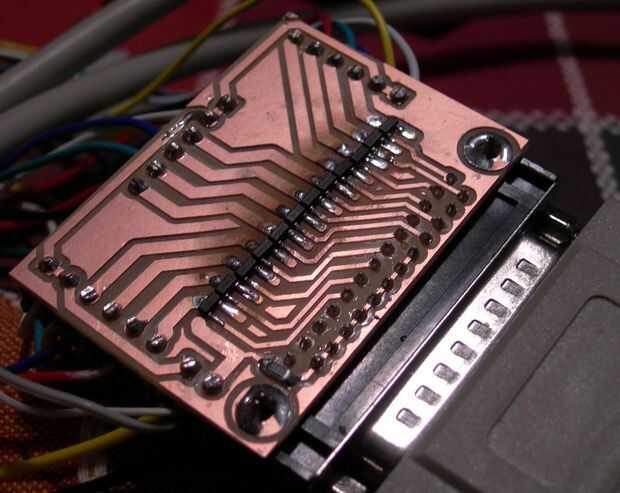

Hola, iḿ nuevo en este DIY pero iǘe construyó algunas de instructables cosas antes, ahora estoy tratando de construir un cnc de 3 ejes. ¿Encontrar este controlador simple para conectarse a un puerto lpt, pero necesita ayuda para identificar las tres partes de patas en el centro del circuito, son los de npn? ¿Resistencias? ¿Qué thoe, ¿puede alguien señalarme?
Etiquetas: CNC, Eje, 3axis, CNC controlador de motor de steper
