Paso 2: Diseño de la nueva cabeza.
Antes de que pudiera continuar, necesitaba conseguir alguna medida de la
soporte de la manija. Dependiendo de la manija que utiliza, estas medidas pueden diferir de las medidas que tome, pero voy a enumerar mis medidas para que puedan ver cómo llegué sobre las mediciones finales del gancho.
El espacio interior entre los dos soportes era 10mm
Los soportes fueron 5mm de grosor y la muesca en la parte exterior del soporte fue 3mm de profundidad y 14mm.
El agujero real en el soporte fue un poco más de 10mm a través de.
Una vez que se quita la cabeza, coloqué el soporte de la
manejar de lado sobre un pedazo de papel y dibujó un bosquejo áspero de lo que quería el gancho para parecerse a. Aproximadamente dibujé en el agujero - en este momento no era importante que ser un círculo perfecto, justo la necesitaba allí para la colocación.

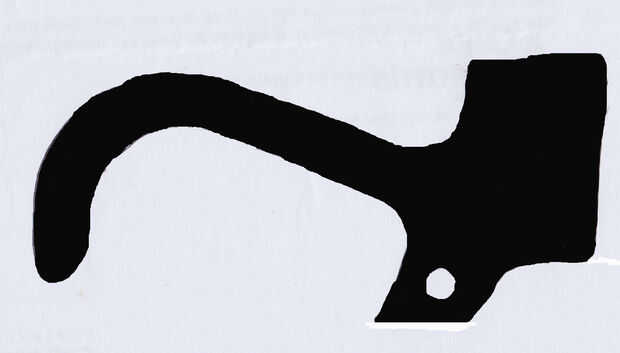

Cuando yo era feliz con el bosquejo, fui alrededor de los contornos con un marcador negro grueso. A continuación, he escaneado el dibujo y había abierto en Photoshop, pero funciona cualquier programa de dibujo. Utilicé la herramienta Cubo de pintura y rellena el dibujo con el negro. En este punto, puede que necesite limpiar alrededor de los bordes.
Guarda la imagen como un jpg y estamos dispuestos a seguir haciendo en 3D para imprimir.
