Paso 6: Hacer el pin del conector
Se puede iniciar un nuevo proyecto en Tinkercad haciendo clic en el logo de Tinkercad en la esquina superior izquierda y seleccionando crear nuevo desiign, pero me gusta mantener las partes de un proyecto juntos, así que sólo voy a utilizar el espacio de trabajo en que el gancho está.
Vamos a empezar con el eje principal del perno, por lo que necesitamos arrastrar un nuevo cilindro el espacio de trabajo. Este cilindro tiene que pasar a través de los orificios del soporte y el gancho, así que tenemos que agarrar una esquina y tire de él hasta 10 mm. El pin tiene que ser lo suficientemente largos para pasar a través de un lado del soporte, el gancho y en parte en el segundo lado del soporte, así que coge el bot blanco en la parte superior del cilindro y tirar para arriba hasta es 18 mm de alto.
Necesitamos poner una cabeza en un extremo para que no sólo pasa a través de los agujeros, para agarrar un nuevo cylinderand hacen de este un 12mm y 2mm de alto. Cuando tengas ambas piezas, tire una caja alrededor de ellos tanto como lo hicimos cuando agrupan las piezas anteriores. Ser carefule que ninguna parte del anzuelo cae en el rectángulo o se añadirá también. Sólo puede las piezas y arrastrarlas más cerca o más lejos aparte.

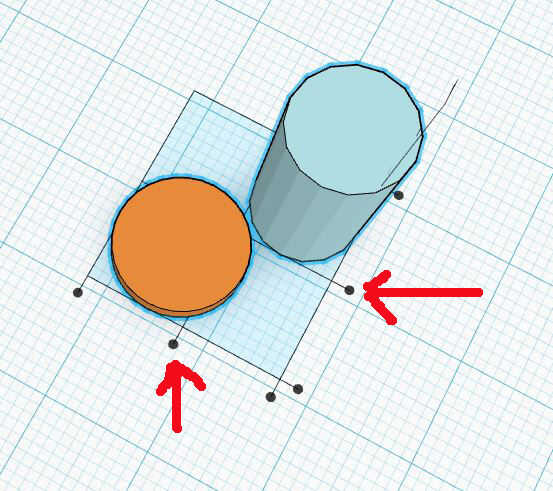

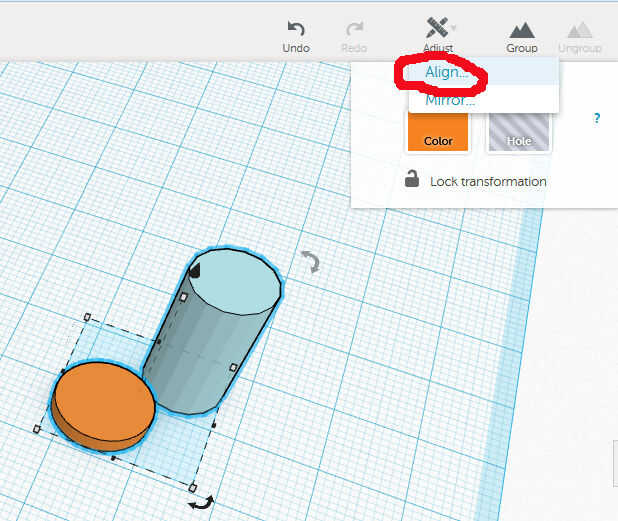

Una vez que los encerrados en el rectángulo, haga clic en ajuste (justo por encima de la caja de Inspector) y seleccione alinea. Esto pondrá un cuadro alrededor de las piezas con puntos a lo largo de los bordes y esquinas. Haga clic en los puntos que están en el centro de cada borde, Esto alineará dos pedazos juntos. Mientras que todavía se agrupan juntos, haga clic en el botón de grupo y se unirán en una sola unidad.
Tenemos que hacer otra pieza como una cabeza para el otro extremo del perno, pero antes de hacer eso, a poner un agujero en el extremo del perno de la pieza principal en.

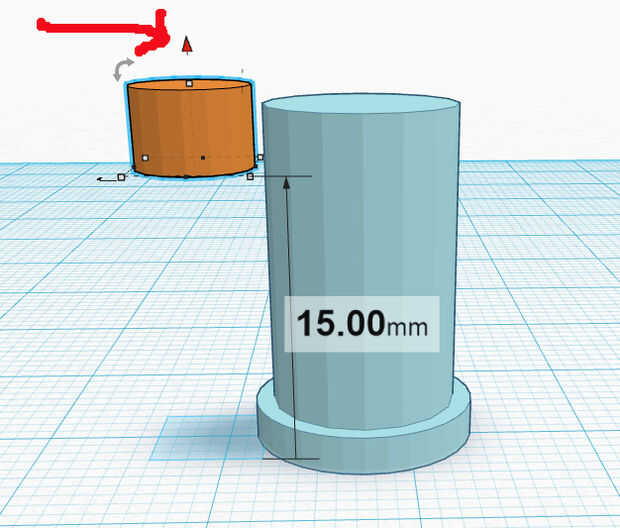

Coge otro cilindro y hacen de este un 6 m m a través y 4mm de alto. Del ratón sobre él y haga clic en la pequeña flecha en el centro. Tire la flecha hasta que este cilindro es 15mm por encima del espacio de trabajo - usted verá esta medida cambiando a medida que usted tire hacia arriba o hacia abajo. Cuando está encima de 15mm, resalte se y lo pin y alinearlos como hicimos antes. Cuando están alineados, haga clic en la pieza más alta y cambie a un agujero en la caja de inspección. Destacan dos piezas otra vez y agruparlas. Esto hará un agujero en el extremo del perno.

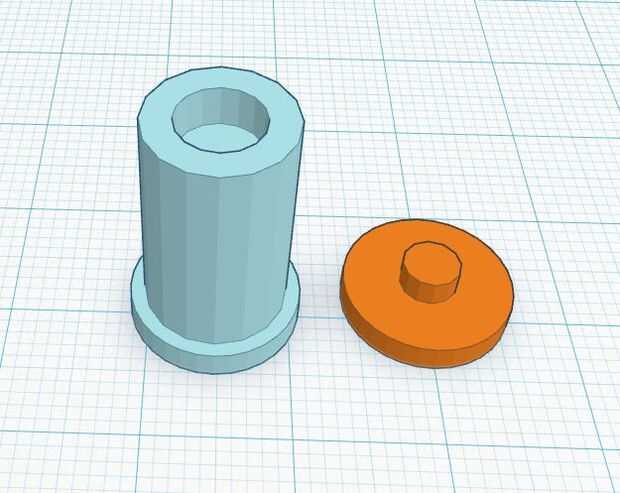

Hacen la cabeza por el extremo de la patilla alineando dos cilindros. Hacer la primera 12 mm y 2mm de alto y el segundo one4mm a y 4mm de alto. Cuando se combinan estas dos piezas formarán la pieza principal con un pequeño estirón en el orificio en el extremo del perno.
