Ayudar a manos de Notebook Cooler Pad (4 / 5 paso)

Paso 4: Construir el LED y volver a montar el ventilador

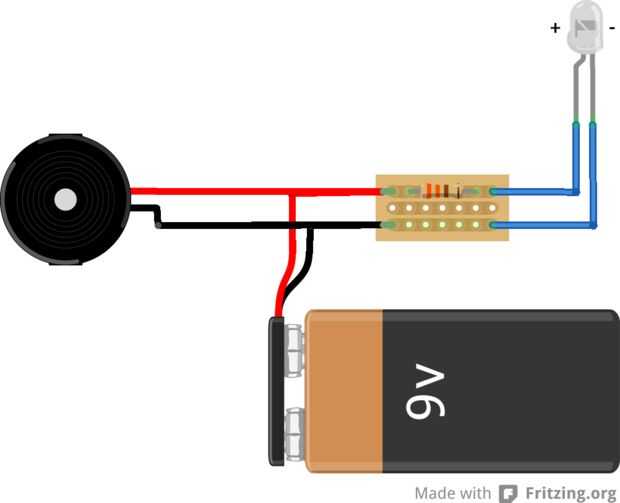

El diagrama del circuito fue hecho con Fritzing, y la barra de luz es un led en un puente de alambre.

Aquí están los materiales necesarios para este paso:

PARA LED
-cable puente 2
-1 LED blanco
-soldador y soldadura
-tubería del encogimiento del

PARA el circuito (opcional)

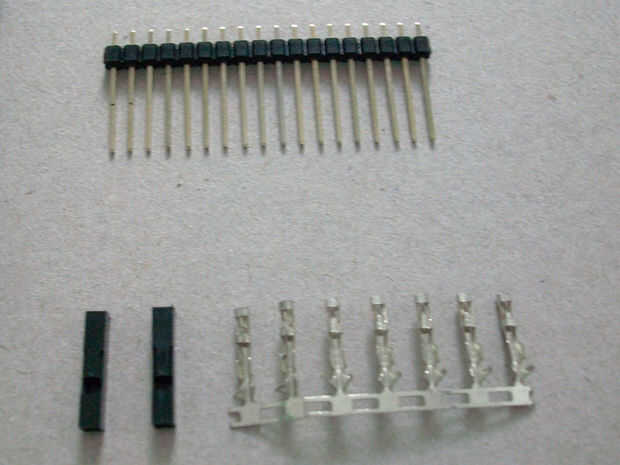

-Jefe masculino 2 (extendido)
-Blackhousing 2 / hembra 1 x 1
-soldador y soldadura
-tubería del encogimiento del

Paso 1

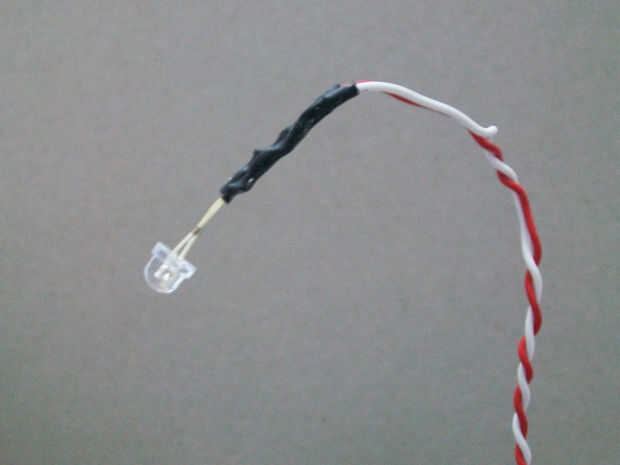

Soldadura ánodo y el cátodo del LED con el cable de puente y la tubería del encogimiento es esencial para evitar un cortocircuito.

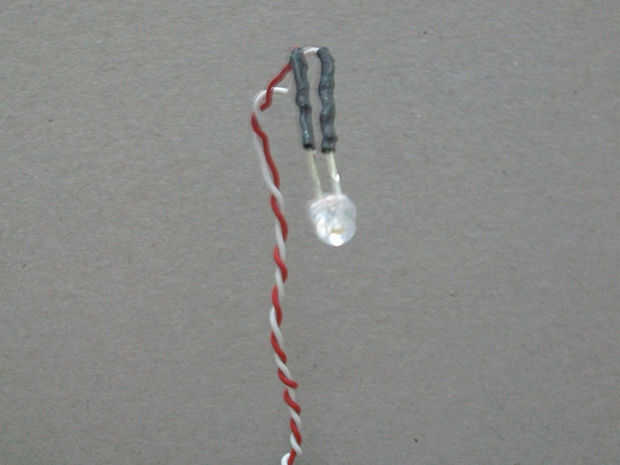

Tuerza el alambre de puente, para que sean rígidos.

Paso 2 (opcional)

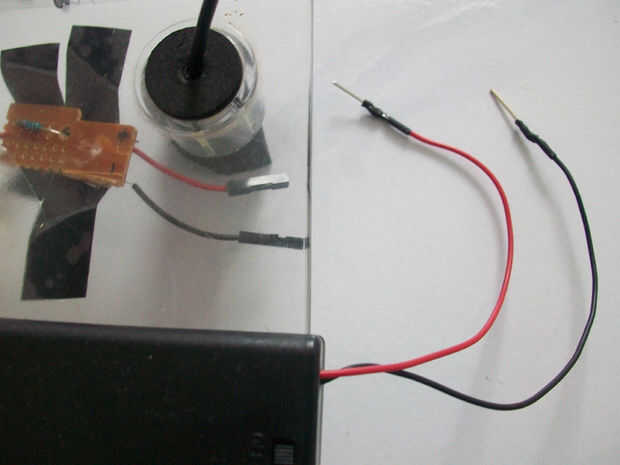

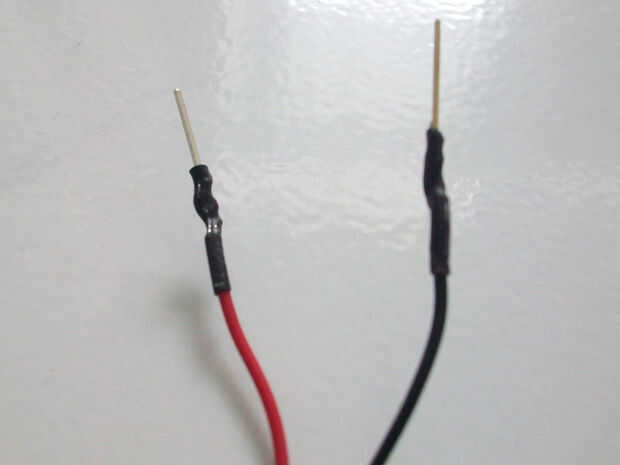

Soldar el cable (de la batería) con jefe masculino y el tubería del encogimiento.

Paso 3 (opcional)

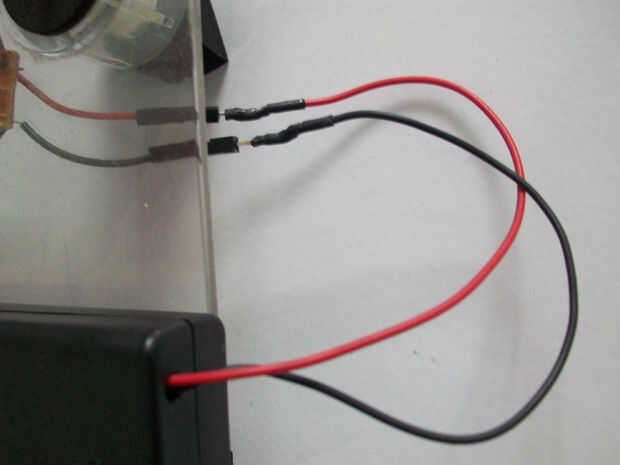

Construir el blackhousing / Rúbrica hembra 1 x 1 con el circuito que hemos sido construir antes.

Soldadura componentes cuidadosamente para asegurarse de que no queden shorts, también asegurar que todas las conexiones se hacen en todos los puntos.
