Azul elegante zócalo - dispositivo/App(smart surge protector) (4 / 7 paso)

Paso 4: Configuración de simulación circuito y conexiones

Siempre es buena práctica para simular el código. Puede utilizar software Proteus para simular el código. Creo que merece la pena en vez de hacer todo el circuito. Usted puede ahorrar mucho tiempo.

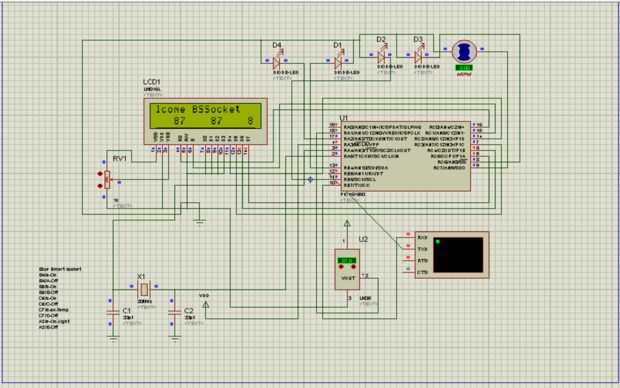

Siga la imagen de arriba para conectar todos los componentes como se muestra en la imagen. Conectar clavijas vacíos a tierra.

Ver hoja de datos del paso 2 para el micro controlador perno números y conexiones eléctricas.
