Azul LED coche Radio Mod (2 / 3 paso)

Paso 2: Colocación de LED

El siguiente paso es agrupar los LEDs. Según las especificaciones de los LEDs puede conéctelos en serie con una resistencia única. En mi situación, podía solamente pongo en grupos de tres. Usted puede encontrar un sitio web para ayudarle a calcular el valor de la resistencia. (http://ourworld.compuserve.com/homepages/Bill_Bowden/led.htm) Obviamente usar 12V la tensión total. Además, yo no máximo hacia fuera de la corriente en los LEDs. Teóricamente durará más y realmente no necesitaba ser brillante.

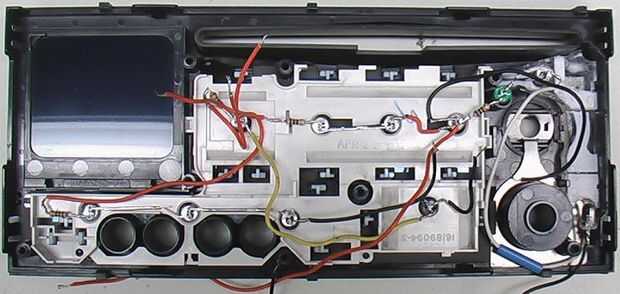

Instalé los LEDs en la placa frontal, los hilos tan firmemente como sea posible y de mantener el poder y los cables de tierra junto. La placa frontal es un ajuste muy apretado a la placa de circuito por los cables de enrutamiento eficiente es muy importante. Un solo par de cables conecta la alimentación y la tierra a la placa en el lugar donde una de las bombillas incandescentes. La imagen muestra la colocación y el agrupar de LED. Mucho fue hecho más adelante para obtener los cables ruteados firmemente. Los cables y LEDs azules se pegan con algún pegamento de silcone.
