Paso 4: Planificar tu circuito

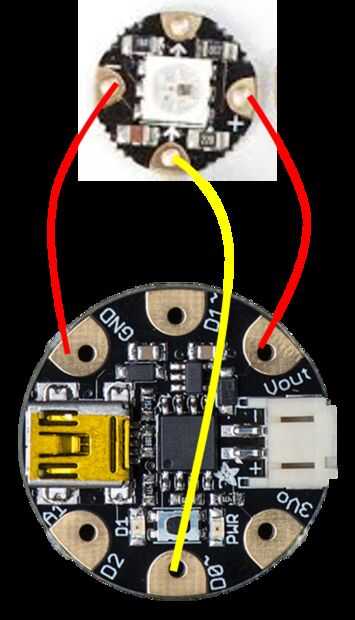

Antes de empezar a coser sus píxeles y Gemma sobre el lienzo, desea primero planificar tu circuito. Hice un diagrama simple para mostrar cómo funciona las conexiones.
Conecte el conector de tierra en el Gemma a la patilla negativa en el neopixel. Conecte el pin Vout en el Gemma a la positiva en el píxel. Finalmente, conecte el pin D0 a pin flecha (pin de datos) en el píxel. Asegúrese de que la flecha apunta a la Junta.
Hacer estas conexiones con hilo conductor. Asegúrese de que coser en los pernos por lo menos 2 veces para una conexión fuerte. Aquí tenéis un vídeo con consejos para trabajar con hilo conductor:
Cuando se conecta el pin D0 al pin de datos de pixel, te sugiero usar cable aislado. Esto permite la conexión pasar con seguridad sobre el tablero de Gemma. Puede conectar el cable a la Junta por soldadura. Si no tienes un soldador, hacer bucles en el alambre con los alicates y coserlas bien tocar el pin con el hilo conductor.
