Paso 3: Montaje del circuito

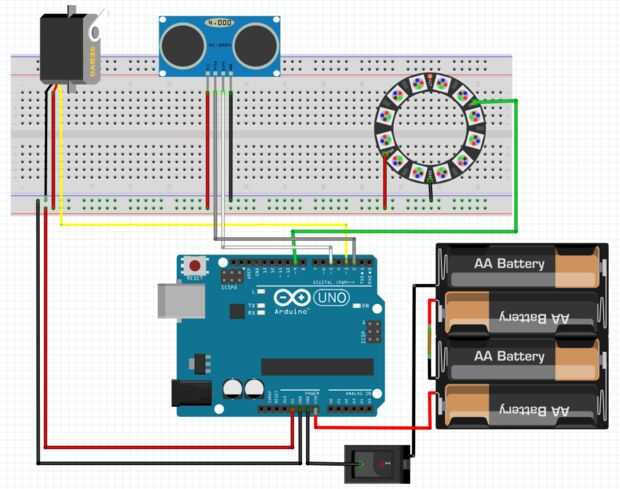

El circuito que debe construir tendrá que aparecer exactamente como una a continuación en orden para el código que aparece en los siguientes pasos funcionarán sin modificaciones. Las diferencias sólo 2 entre este diagrama y en el prototipo de máquina de enjuague de bat son que hay un escudo de Bluefruit LE sobre arduino y en lugar de utilizar un protoboard, soldado todo directamente a la pantalla LE de Bluefruit.
No ve en este diagrama es el escudo de LE de Bluefruit. El escudo de Bluefruit LE y el sensor de distancia ambos aguardan entrada que cae dentro de sus parámetros. Una vez cumplida, el arduino envía una señal a la ventanilla para indicar se ha activado y el motor servo se lo ha puesto a distancia.
Algo a destacar en este circuito es que en vez de alimentar los componentes mediante el USB o alimentación por cable, estoy corriendo 6v valor de pilas AA para el puerto de VIN en el arduino. El puerto de VIN atraviesa el regulador de tensión en el arduino al paso hasta 5v para que sea seguro para el arduino utilizar con todos los componentes que se utilizan.
