B & Q homeeasy calefacción central domótica Hack (4 / 6 paso)

Paso 4: Aislar los contactos del relé y cableado

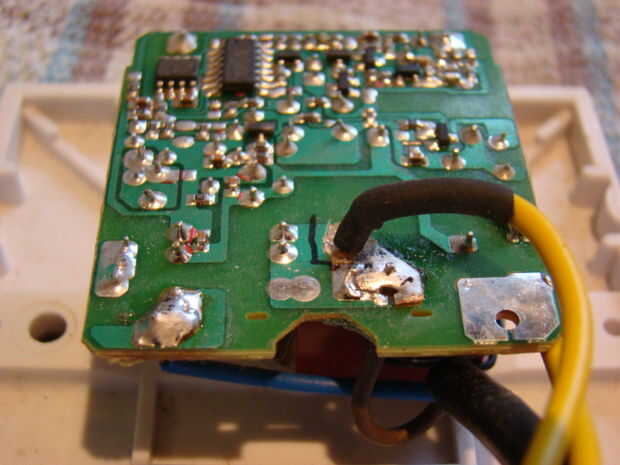

Lo que hice a continuación fue a buscar el contacto de relé y aislar la red del relais de contacto cortando lejos del circuito impreso del tablero.
como puedes ver en esta imagen.

después de que había cortado lejos el PCB comprobé que no había ninguna conexión utilizando un multímetro en medición de la resistencia.
usted debe Asegúrese de que hay un montón de aislamiento entre el perno y el PCB.

después de había aislado el pin de contacto de relé os adjunto 2 cables amarillos

uno al pin aislado. como se muestra a continuación. y el otro en lugar del cable negro

estos 2 cables serán los cables de contacto de interruptor de la calefacción.

a continuación me dio un pedacito de red flex. Y el cable blanco de la PCB y atado con alambre en el cable marrón de la flex.
luego quitar el cable azul de la placa y conecte el cable azul desde el flex en su lugar.

Así que ahora que tengo un cable para poder supley para el pcb y el cable amarillo 2 que conectará a mi terminales del termostato de calefacción central.
