Paso 9: montaje final

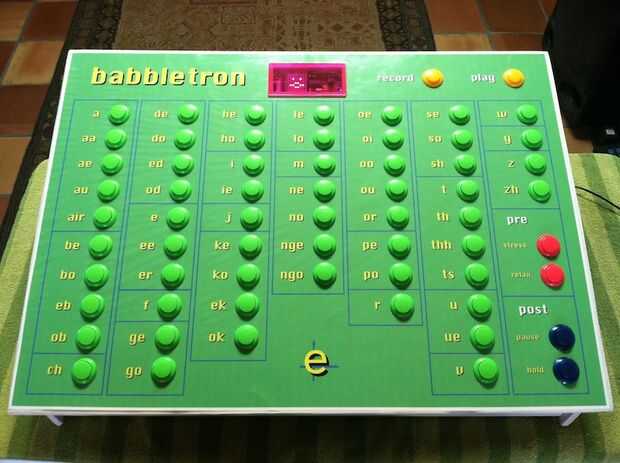

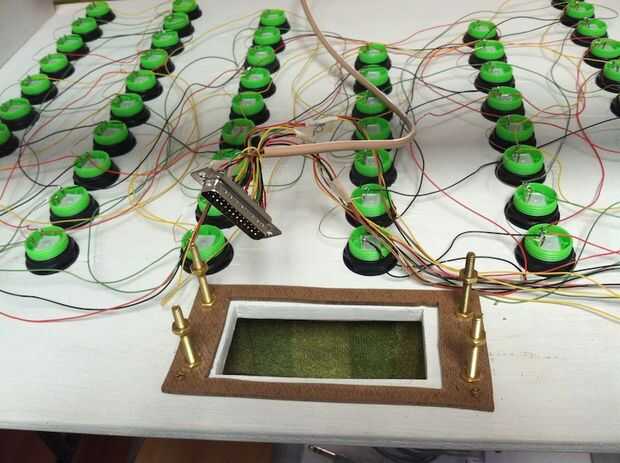

1.el panel del alambre a las líneas de escudo mux. Según los pasos anteriores puede conectarse las líneas de fila o columna desde el panel de las líneas de fila o columna en el escudo de mux. En la foto es la otra cara del conector DB25 a las líneas de fila y columna que coincida con el conector en el escudo de mux.

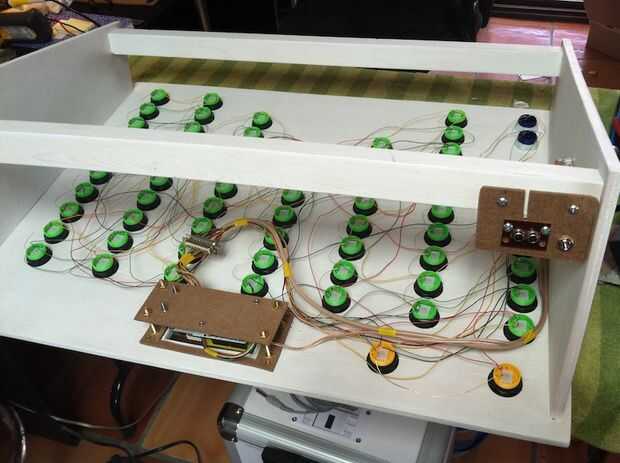

2.Instale el paquete de la electrónica. Para montar la pantalla de la parte inferior, crea una barrera de ventana de masonite y fush tornillos separadores. Coloque la barrera en el panel con tornillos para madera corta hobby. Con juego de tuercas, se puede establecer la distancia de desvío entre el panel frontal y el paquete de la electrónica para asegurar un ajuste preciso.
3.construir y montar la placa del gato. Usando un pequeño pedazo de masonite corte los orificios para la toma de audio de salida y el interruptor de pedal (si appliccable). Aquí estamos utilizando una clavija RCA estéreo para alimentar un amplificador a nivel de línea y un 1/4 strereo jack conectado + 5V, GND y A0 para que coincida con el anterior prototipo de breadbard.
4.construir y montar el bisel. Usando un pequeño pedazo de claro plástico o lexan (hemos utilizado un color portapapeles en OfficeMax), anotar el material para que coincida con el tamaño del bisel para crear a ambos lados y quite limpio. Uso de fino papel de lija o emory suavizar los recortes y redondear ligeramente las esquinas. Coloque el bisel con fina cinta adhesiva dos de corte alrededor de la superposición entre el bisel y el panel.
