Paso 7: protoshield mux

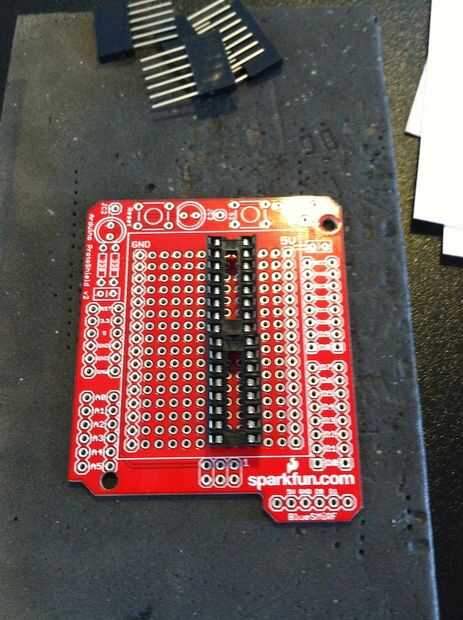

Para endurecer el escudo mux en el paso anterior se utilizará en este paso el protoshield Sparkfun Arduino. Además, vamos a añadir un conector DB25 para que sea fácil de instalar en el panel, pero no es necesario. Empezaremos colocando dos 16 pin IC sockets en el protoshield compensan ligeramente para permitir más espacio al agregar los cables del panel.

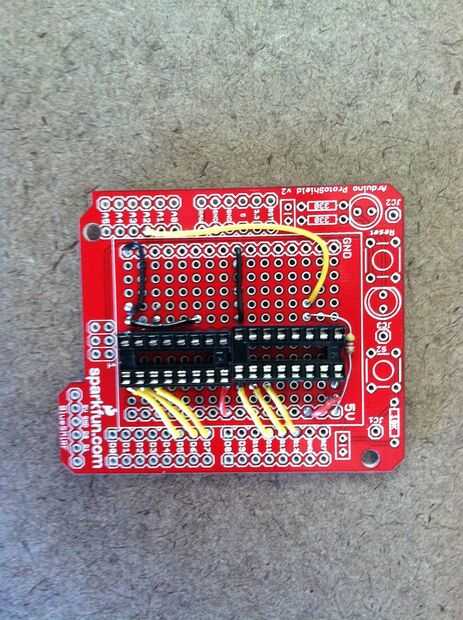

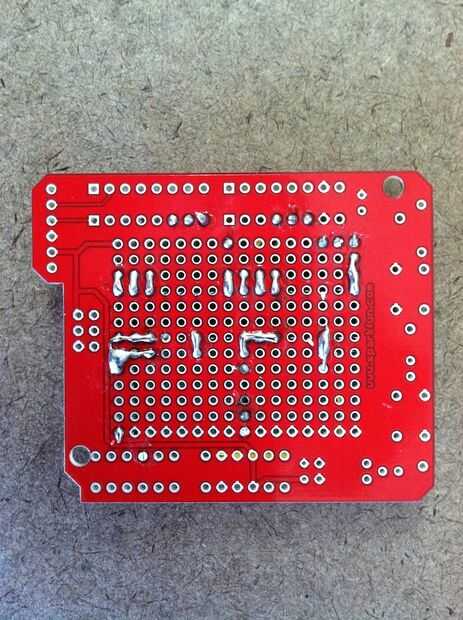

Si usted es nuevo al uso de un escudo como éste, la idea básica es hacer cosas para ser conectado junto al lado de uno y luego crear un puente de alambre que puede usarse para flujo de la soldadura entre los dos agujeros en la conexión. El primer par de fotos muestra en detalle cómo se colocan los cables y como se ven en la parte inferior cuando soldados juntos. Tenga en cuenta que la parte posterior de la Junta no tiene ningún cable; sólo suelde las conexiones ya que no hay ningún problema en la superposición de los cables si están aisladas en la parte superior.
Siguiendo el mismo procedimiento fue utilizado para conectar la placa, primero la soldadura de las líneas de energía, entonces las líneas de dirección, entonces la línea del sensor, y finalmente el panel de cables. Como último paso las cabeceras del puente de alambre y tapas que vienen con el kit del filtro. Los otros componentes del kit protoshield no se utilizan aquí.

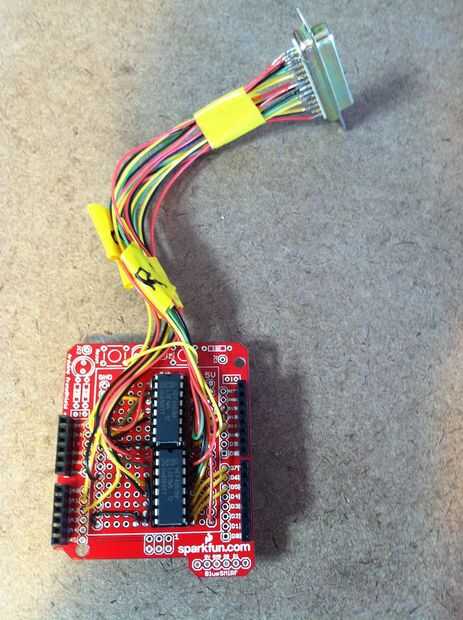

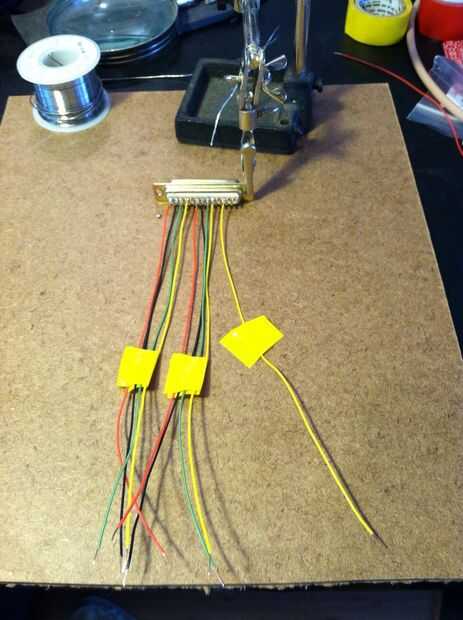

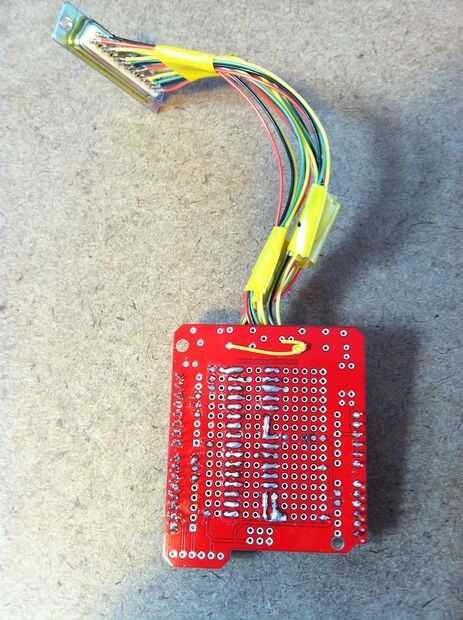

En la foto es un uso del conector DB25 para permitir este escudo romper el panel para posteriores modificaciones y reparaciones Si es necesario. Preferimos utilizar este método también para minimizar la longitud del alambre y complejidad durante la compilación.
