Paso 8: paquete electrónica

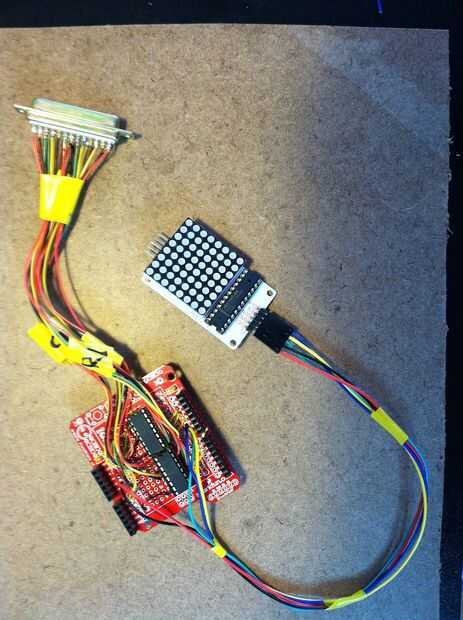

1.de la soldadura de líneas de matriz LED. Según el esquema anterior, el Arduino pins D8, D9, D10, + 5V y GND se conectará a la pantalla de matriz de LED. Estas líneas de soldadura en protoshield junto a los pines correspondientes. En el ejemplo aquí, los cables de puente fueron utilizados con un extremo cortado y soldado a la Junta para permitir la remoción de la pantalla.
2.de la soldadura de líneas de pedal. Si utiliza el mando de pedal (u otro sensor) necesita un + 5V, GND y sensor de línea (A1 en este caso) que está mejor conectado a protoshield; en esta manera todo externo los cables de altavoz / salida de línea a conectarse a esta junta. En este ejemplo ejecutamos estas líneas hacia fuera en el conector DB25 para que todas las conexiones externas se realizan a través de bus de un cable.

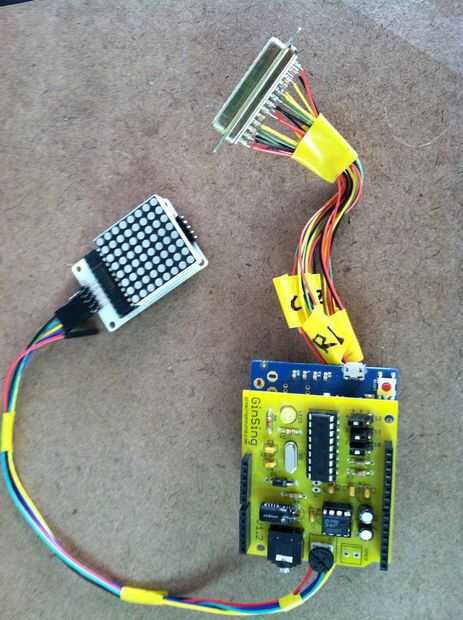

3.pila escudos. Aunque no es estrictamente importante, sugerimos una pila que tiene el Arduino en la parte inferior, el escudo de mux en el medio y la Junta de ginseng en la parte superior; Esto pone la separación más entre el ginseng y el procesador Arduino y reduce EMI entre las juntas; también pone algún alivio de la tensión en los cables a la consola.
4.cargar el mux ICs. Ahora que todos de soldadura en el escudo de mux, llenen los zócalos de los IC y domar los cables hacia abajo para que el escudo es apilable.

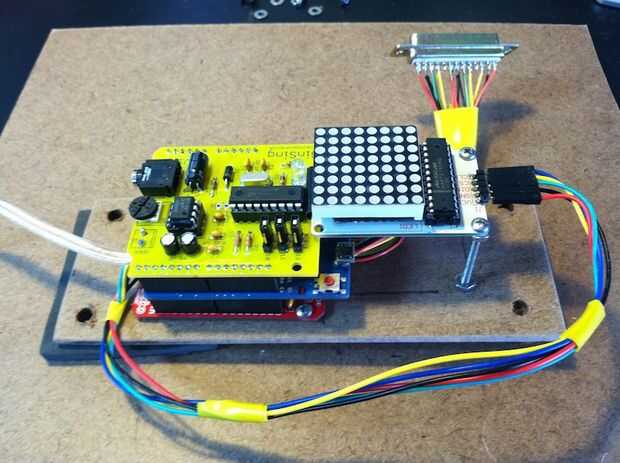

5.construir la pantalla. Usando un pequeño pedazo de Masonite Junta, diseño y taladro de los agujeros para montar la pila de la placa y montar la pantalla. En este caso la pantalla está situado junto al tablero de ginseng y ligeramente por encima para pernos de cilindro fueron utilizados para colocar la pantalla cerca de la abertura en el panel de la ventana.
