Paso 4: Interruptor de entrada Video

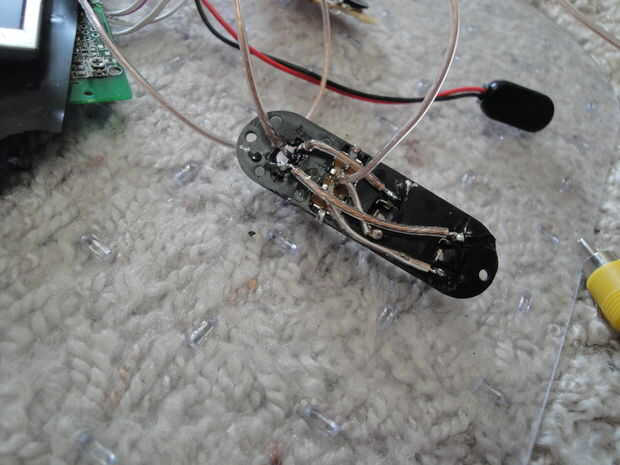

Normalmente usted usaría un interruptor DPDT pero uno tenía era demasiado grande para el proyecto así que hice el equivalente de uno de cada dos interruptores SPDT.

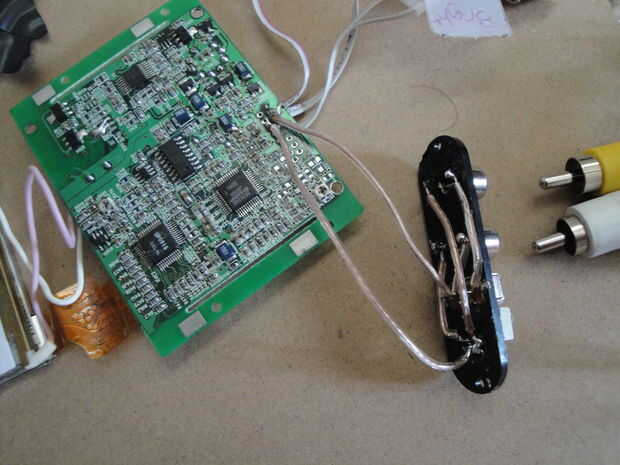

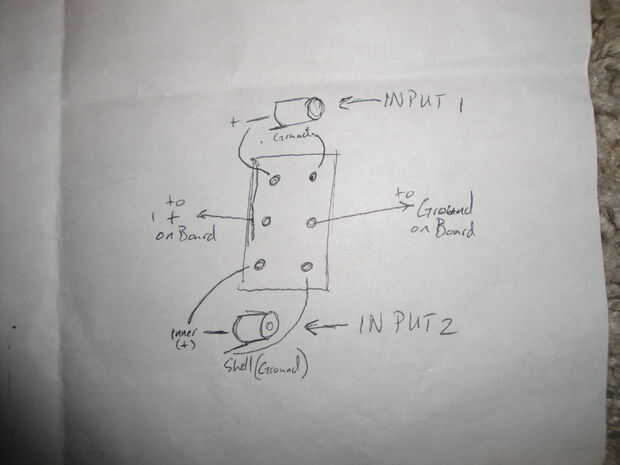

Conecta la clavija exterior (tierra) del primer conector hembra RCA a la patilla derecha superior el interruptor y el perno interno (+) a la parte superior izquierda del perno del interruptor y luego para el segundo RCA Conector el pin externo para el eje derecho inferior y luego el perno interno del receptáculo para el perno más bajo izquierdo del interruptor. los pasadores mediados derecho e izquierdos del interruptor se utilizan para transmitir la señal a la pantalla. El derecho de uno es para el suelo y la izquierda es para el voltaje positivo en el tablero. Este modificador hace que la pantalla mostrará cámara dos y cámara 1 cuando el interruptor está hacia arriba cuando el interruptor está hacia abajo. Porque he usado dos interruptores SPDT que necesito mover de un tirón dos interruptores en vez de uno es todo.
