Paso 4: cableado

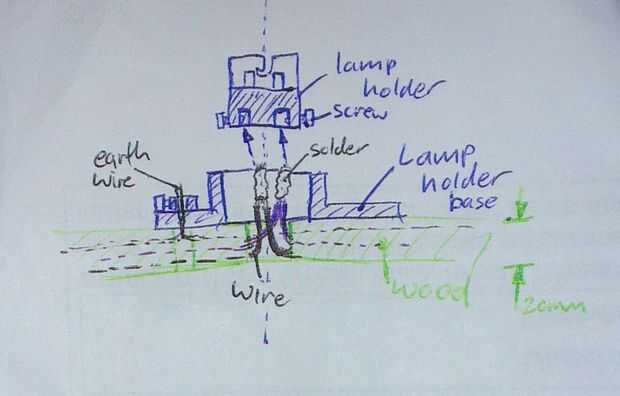

Tira de la manga exterior de unos pies de cable, andseparate los 3 corazones. Usando los alambres vivos y neutrales, cable del portalámparas en paralelo, desde el lado opuesto a la 'cola'. Se necesita unas pocas pulgadas de hilo entre cada uno. Gire y soldar las piezas de alambre entre sí antes de meter por los agujeros y atornillar a los terminales.
Al llegar al último sostenedor de la lámpara, empalme en el cable principal con la manga intactos.
Conecte todos los terminales de tierra con cable de tierra. Al llegar a la última terminal, empalme en el cable de tierra del cable de alimentación. Estos sostenedores de la lámpara es necesario estar conectado a tierra para asegurar el cuerpo de bronce no puede convertirse en vivo en caso de daño del cableado interno.
Cortar el cable a la longitud deseada y luego montar un enchufe e interruptor.
Antes de conectar, verifique el alambrado con un medidor como sigue, con el interruptor de encendido. Debe haber:
- Continuidad entre neutro perno enchufe y terminales en cada portalámpara
- Continuidad entre vivo perno enchufe y otro terminal de cada sostenedor de la lámpara
- Continuidad entre tierra perno enchufe y cuerpo de metal de cada sostenedor de la lámpara.
- No existe continuidad entre cualquier 2 de los pernos del 3 enchufe.
- No hay continuidad entre cualquier pareja de terminales de soporte de la lámpara.
- No hay continuidad entre cualquier lámpara soporte terminal y metal del cuerpo.
